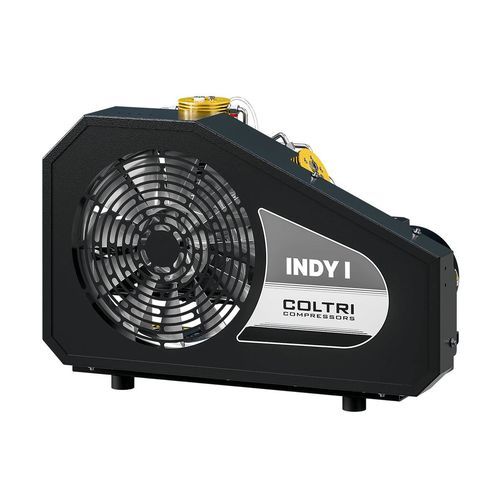

Grupo de pressurização elétrico Booster Indy I

com motor elétricode múltiplos estágios

Visão geral
Booster de média pressão projetado para aplicações industriais e técnicas. Solução compacta e de fácil manutenção para compressão de ar respirável e gases técnicos até 40 bar.

Unidade de bombeamento - características principais

• Unidade de bombeamento de 3 estágios para média pressão (40 bar)
• Monobloco em alumínio
• Lubrificação forçada por bomba de engrenagens de baixa pressão
• Válvula de segurança final
• Tubos, conexões e porcas em aço inoxidável AISI 316
• Temperatura de saída aprox. +15 °C em relação à temperatura do ar de refrigeração
• Cilindros em alumínio fundido com revestimento de nicasil
• Bielas em alumínio forjado
• Virabrequim em aço forjado
• Válvulas de estágio em aço inoxidável
• Rolamentos de rolos dimensionados para operação intensiva

Motor elétrico
O motor transmite o movimento à unidade de bombeamento através de uma correia trapezoidal. Está disponível um motor trifásico de 7,5 kW para este modelo; a placa do suporte do motor inclinável garante tensão constante da correia.

Quadro elétrico

• Painel de controle
• Contador de horas de operação
• Interruptor ON/OFF
• Autoarranque
• Botão de paragem
• Luz indicadora de presença de tensão
• Visor do nível de óleo
• Luz de avaria do motor
• Luz indicadora de drenagem de condensado

Chassi e manutenção
Chassi cabinado silenciado projetado para facilitar a manutenção: nível de óleo e drenagem acessíveis externamente, consola de controlo com manómetros inter-estágios, indicador de temperatura interna, alarmes de presença e sequência de fases, alarme de falta de óleo, controlo de paragem e drenagem manual de condensado. Construído em aço com pintura eletrostática resistente a riscos (menção Azul RAL 5002; cor do chassi padrão Preto RAL 9005).

Equipamento standard

• Bomba de óleo com manómetro
• Válvula de retenção de pressão
• Sistema de separação de condensados
• Dreno automático de condensados
• Desligamento automático
• Reinício automático
• Pressóstato de entrada
• Cor do chassi: Preto RAL 9005 (standard)

Especificações técnicas

• Modelo: Booster Indy I
• Tipo: Booster de média pressão, 3 estágios
• Pressão de descarga: 40 bar
• Construção da unidade: monobloco em alumínio; cilindros em alumínio fundido com revestimento nicasil
• Lubrificação: forçada por bomba de engrenagens de baixa pressão
• Materiais: tubos, conexões e porcas em AISI 316; válvulas de estágio em aço inoxidável
• Componentes mecânicos: bielas em alumínio forjado; virabrequim em aço forjado; rolamentos de rolos
• Temperatura de saída: ≈ +15 °C em relação ao ar de refrigeração
• Motor: 7,5 kW trifásico (disponível)
• Chassi: cabinado silenciado em aço com pintura em pó resistente
• Controlo e protecções: manómetros inter-estágios, indicador de temperatura interna, alarmes de sequência de fases/presença e falta de óleo, desligamento/reinício automáticos
• Gestão de condensados: sistema de separação e drenagem automática
