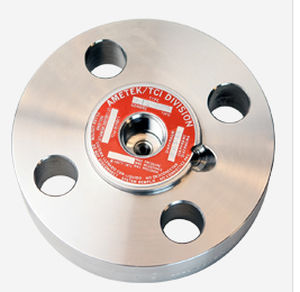

Separador por membrana com fixação de flange R series

para manômetro

Os vedantes de diafragma da Série R possuem diafragmas metálicos amovíveis que podem ser substituídos ou reparados conforme necessário ao longo do tempo. O diafragma é auto-retido no alojamento superior para fácil reparação ou substituição. Isto prolonga a vida útil do elemento de vedação e permite uma fácil substituição e assistência no terreno. Os vedantes da Série Tipo R têm baixos custos de funcionamento e reduzem significativamente a necessidade de substituir completamente todo o elemento de vedação, mesmo em aplicações exigentes. Os selos diafragma da Série Tipo R empregam um diafragma retido entre dois membros aparafusados. No modelo de limpeza, o diafragma está situado entre o anel superior e o anel central. No modelo simples, o diafragma está localizado entre o topo e a base. Os diafragmas da Série Tipo R têm juntas integrais com um acabamento em TEFLON® cozido. Um O-ring de VITON também veda a cavidade do fluido de enchimento. O invólucro superior do elemento de vedação é contornado para permitir um movimento máximo e uma distorção mínima devido a um manuseamento incorreto. Os elementos de vedação do tipo R têm uma deslocação volumétrica de 0,07 polegadas cúbicas.
