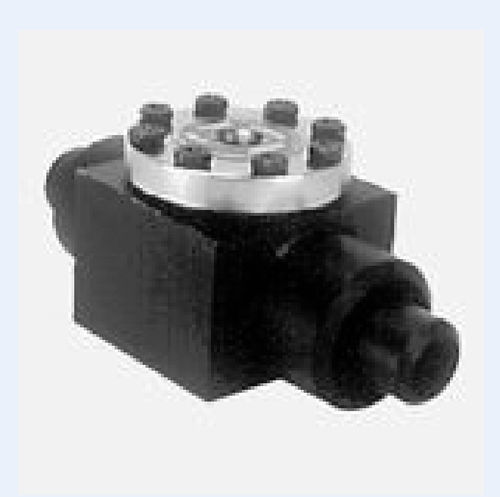

Separador por membrana com conexão roscada S series

para manômetroem linhade processo

Os selos de diafragma das Séries SMJ e SNJ são selos do tipo passagem de fluxo concebidos para aplicações de medição de pressão que envolvem tubagens encamisadas onde são utilizados fluidos de processo aquecidos. Estes selos de diafragma têm flanges de encaixe para facilitar a instalação e o alinhamento. Estão incluídas ligações de soldadura de casquilho para instalação no terreno. O modelo SMJ é soldado diretamente na tubagem encamisada do cliente, enquanto o SNJ inclui uma flange. Os vedantes dos tipos SMJ e SNJ são de serviço contínuo e apresentam um design de vedante de diafragma soldado com o diafragma soldado diretamente na caixa do instrumento. O interior do topo do diafragma é contornado para se ajustar ao movimento do diafragma na deflexão máxima permitida. Isto minimiza a distorção. É fornecido de série um parafuso de enchimento. As vedações encamisadas SMJ e SNJ estão disponíveis com diafragmas e peças expostas em aço inoxidável 316 ELC. Estão disponíveis outros materiais. O tubo da camisa, as ligações e as flanges são em aço carbono Schedule 40. As vedações padrão são fornecidas com flanges ANSI Classe 150 ou 300. A pressão de funcionamento do SMJ depende da flange. A classificação de pressão do selo SMJ está em conformidade com a classificação do tubo de processo Schedule 40 de 1500 psig a 100°F (103 bar a 38°C).
