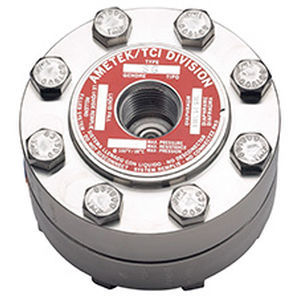

Separador por membrana com fixação de flange S series

com conexão roscadapara manômetro

Os vedantes de diafragma da Série Tipo S apresentam um diafragma de vedação metálico, que é permanentemente soldado na flange superior do elemento de vedação. Este design elimina a necessidade de um anel de retenção do diafragma e minimiza o risco de fuga de fluido durante o funcionamento normal ou a manutenção do elemento de vedação. Estes elementos de vedação apresentam um invólucro superior que é contornado, o que permite o movimento livre do diafragma com uma resposta precisa às alterações de pressão. Também protege o elemento de vedação da distorção devida a um manuseamento incorreto durante as rotinas de manutenção. Os selos de diafragma da Série S têm um deslocamento volumétrico de 0,07 polegadas cúbicas. Os parafusos de enchimento são padrão em todos os modelos. Os selos metálicos soldados são ideais para aplicações de uso geral com faixas de 60 a 2.500 psi a 100°F (1 a 176 bar a 38°C). Estão disponíveis gamas opcionais até 5000 psi (345 bar).
