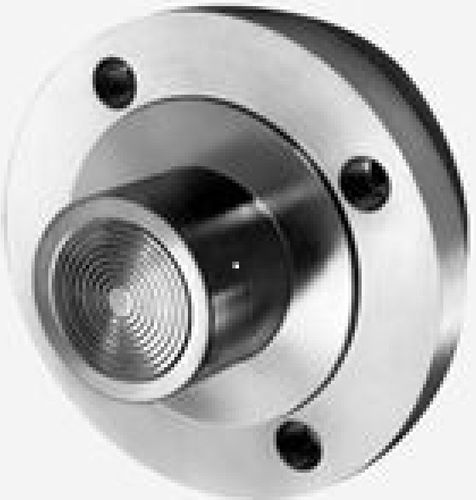

Separador por membrana com fixação de flange SCE

de processopara tanque

Os vedantes de diafragma ligados por flange da Série SCE podem ser utilizados em qualquer aplicação em que a tubagem e/ou o isolamento exijam que o diafragma se estenda para dentro do tanque ou do fluxo do meio de processo. Estes vedantes têm flanges de encaixe para facilitar a instalação e o alinhamento. O corpo da extensão foi concebido para encaixar em tubos de 3" ou 4" Schedule 40. Estão disponíveis comprimentos de extensão de 2", 3", 4", 6" e 8". Outros comprimentos e diâmetros estão disponíveis mediante pedido especial. Os diafragmas do modelo SCE são soldados por TIG à extensão. O corpo metálico do selo e os diafragmas estão disponíveis em aço inoxidável de baixo carbono 316L ou HASTELLOY® C276. O design da flange deslizante simplifica a instalação e o alinhamento dos orifícios dos parafusos. As flanges padrão são de aço carbono zincado. Outros materiais estão disponíveis mediante pedido especial. As vedações da série SCE são fornecidas com flanges padrão ANSI Classe 150, 300 ou 600. A pressão de operação é limitada às classificações de pressão e temperatura do flange ANSI.
