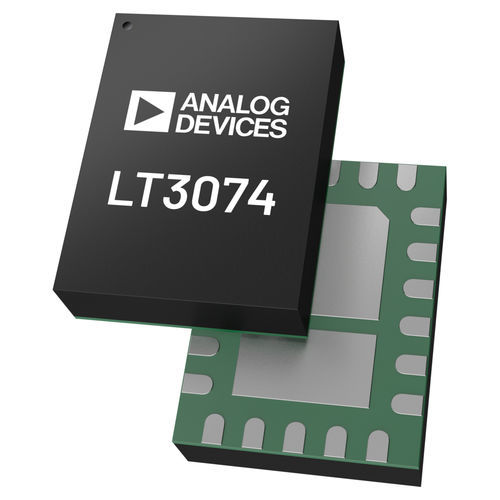

Chip analógico LT3074

de interface

O LT3074 é um regulador linear de baixa tensão, ruído ultra-baixo e resposta transiente ultra-rápida com uma interface serial PMBus. O dispositivo fornece até 3A com uma tensão típica de desistência de 45mV. Um capacitor de bypass de referência de 4,7μF diminui o ruído da tensão de saída para 1,2μVRMS. A ampla largura de banda e o alto PSRR permitem o uso de pequenos capacitores de cerâmica, economizando capacitância e custo em massa. O LT3074 é suportado pela ferramenta de desenvolvimento de software LTPowerPlay com uma interface gráfica de utilizador (GUI). O LT3074 fornece uma corrente de referência de precisão de 100μA para o pino SETRES do LT3074. Colocando uma resistência deste pino SETRES para GND define a tensão de saída. A operação de ganho unitário do LT3074 fornece ruído de saída, PSRR, largura de banda e regulação de carga praticamente constantes, independentemente da tensão de saída programada. Adicionalmente, o LT3074 incorpora uma caraterística única de rastreamento (VIOC) para controlar o regulador de comutação a montante para manter uma tensão constante através do LT3074 e, portanto, minimizar a dissipação de energia. O controlo PMBus permite definir o limite da corrente de saída de 1A a 6,4A em passos discretos de 0,05A. A função de telemetria PMBus fornece informações sobre a tensão e a corrente de saída, a tensão de entrada, a tensão de polarização e a temperatura da matriz. O LT3074 possui um pino CLKDIS para controlar o relógio interno. Puxar este pino para BIAS desactiva os relógios internos para colocar o LT3074 no "modo silencioso". O LT3074 está disponível numa embalagem LQFN compacta de 22 fios (3 mm × 4 mm) (embalagem laminada com pegada QFN). APLICAÇÕES Fontes de alimentação de RF: PLLs, VCOs, Misturadores, LNAs, PAs Conversores de dados de alta velocidade/alta precisão Instrumentação de baixo ruído Pós-regulador para fontes de comutação
