Caixa de montagem para câmera CH50-87.DIA83

de paredecilíndricaem aço inoxidável

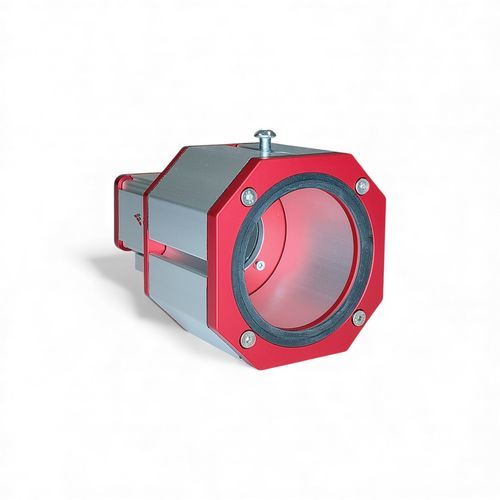

Visão geral

• IP69*
• Invólucro em alumínio selado
• Vidro frontal Ø83 mm H-K9L (equivalente N-BK7), AR MgF₂, 390–700 nm (opcional até 900 nm)
• Projetado para pequenas câmaras industriais (ex. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm) com lentes grandes (secção frontal ampliada)
• Arrefecimento passivo
• Fixação da câmara + kit de montagem + porca de ranhura incluídos
• Comprimento personalizado e prensa-cabo opcional
• IMPORTANTE: Especifique o modelo da câmara e da lente no seu pedido para garantir compatibilidade.

IP69 (IP69K)
O invólucro CH50-87.DIA83 resulta da integração dos modelos precedentes CH50 e CH87, os quais cumpriram os requisitos de certificação IP69. No entanto, o CH50-87.DIA83 ainda não foi oficialmente certificado como produto autónomo.

Arrefecimento passivo como proteção secundária para a câmara e a lente
Tal como o CH50, o invólucro proporciona arrefecimento passivo que reduz a temperatura da câmara. Testes de historial de temperatura mostram que sem a cobertura o calor da câmara é em grande parte transferido para a lente, enquanto com a dissipação térmica do invólucro a lente se mantém ligeiramente mais fria.

Dimensões do invólucro e montagem da câmara

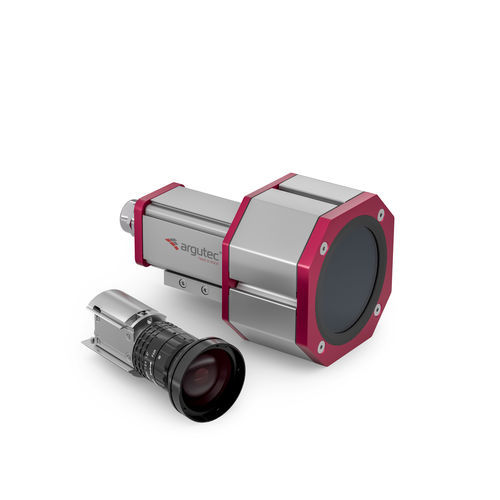

O CH50-87.DIA83 oferece um diâmetro interno traseiro de 50 mm para a secção da câmara e um diâmetro interno frontal de 87 mm para a secção da lente. O diâmetro de abertura do vidro frontal é de 83 mm para minimizar vinhetas nas imagens. O comprimento da cobertura é escolhido conforme a necessidade do cliente. A câmara é fixada à peça de montagem interna com 2 parafusos M2 ou M3 (preparado de série para M2 com passo de 18 mm). Para outras câmaras, a montagem pode ser preparada com espaçamento M3. A fixação firme em condições de alta vibração é realizada por pressão com uma peça de expansão especial incluída na entrega.

Especificações técnicas

• Modelo: CH50-87.DIA83
• Proteção de entrada: derivada de predecessores certificados IP69 (CH50 e CH87); CH50-87.DIA83 ainda não certificado como unidade autónoma
• Material: invólucro em alumínio selado
• Vidro frontal / viseira: Ø83 mm vidro H-K9L (equivalente N-BK7), revestimento AR MgF₂
• Intervalo de transmissão do vidro: 390–700 nm (opcional até 900 nm)
• Diâmetro interno traseiro (secção câmara): 50 mm
• Diâmetro interno frontal (secção lente): 87 mm
• Diâmetro da viseira (abertura útil): 83 mm
• Câmaras compatíveis: pequenas câmaras industriais 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm
• Arrefecimento: arrefecimento passivo para reduzir a temperatura da câmara e da lente
• Montagem: fixação da câmara com 2×M2 (padrão, passo 18 mm) ou configurável para 2×M3; kit de montagem e porca de ranhura incluídos
• Fixação contra vibrações: peça de expansão especial incluída
• Opções: comprimento personalizado, prensa-cabo personalizado opcional
• Prazo de entrega típico: 3 dias úteis
