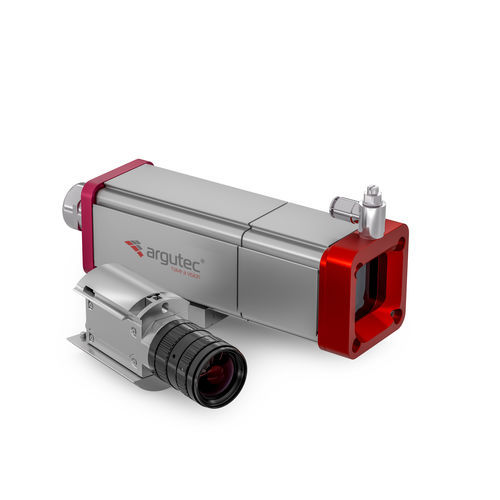

Caixa de câmera robusta CH50.airshield

IP69em alumíniocom resfriamento passivo

Visão geral
O CH50.airshield é uma variante da série CH50 concebida para ambientes industriais altamente poluídos. Cria uma cortina de ar contínua sobre o vidro de proteção para impedir a deposição de pó e manter a visibilidade da câmara quando soluções de sopro intermitente não são suficientes.

Principais características

• Derivado do CH50 (o CH50 original é certificado IP69; o CH50.airshield é fornecido como produto derivado e ainda não está certificado como unidade autónoma)
• Airshield: cortina de ar contínua que protege a janela em ambientes poeirentos/sujos
• Caixa robusta em alumínio selado
• Vidro Ø35 mm H‑K9L (equivalente N‑BK7) com revestimento AR MgF₂, intervalo espectral 390–700 nm (opcional até 900 nm)
• Projetado para pequenas câmaras industriais (exemplos de dimensões: 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm)
• Hastes de guia para instalação e reconfiguração rápidas
• Arrefecimento passivo através de sistema de espaçadores que transfere o calor da câmara para o corpo da caixa
• Montagem da câmara e kit de fixação incluídos
• Opções de personalização: comprimento personalizado, logótipo, prensa‑cabos personalizado e outras modificações a pedido

Informações adicionais
A caixa industrial CH50 aumenta a proteção contra danos mecânicos, sujidade, gordura, pó, entrada de água e sobreaquecimento. Juntas e construção específicas proporcionam resistência consistente com o design IP69 do CH50; o CH50.airshield herda este design mas exige testes e certificação separada caso a certificação IP69 seja necessária para o produto modificado. A montagem com espaçadores melhora o comportamento térmico ao permitir a transferência passiva de calor para a caixa.

Compatibilidade (dimensões)
altura mín. (caixa personalizada): ≤27 mm
altura padrão: 28–29 mm
altura máx. (caixa personalizada): 31 mm
largura padrão: 27–40 mm
largura máx. (caixa personalizada): 44 mm

Comprimento padrão
O comprimento padrão é 150 mm (parte frontal 50 mm + parte traseira 100 mm). Comprimentos não padrão (mais longos ou mais curtos) podem ser fabricados para acomodar conectores, comprimento da objetiva ou tamanho da câmara.

Montagem padrão da câmara (exemplos)
BASLER: ace acA640, ace acA720, ace acA780, ace acA800, ace acA1300, ace acA1440, ace acA1600, ace acA1920, ace acA2000, ace acA2040, ace acA2440, ace acA2500, ace acA3088, ace acA3800, ace acA4024, ace acA4600, ace acA5472, ace acA4096, ace acA4112
COGNEX: CIC-10MR, CIC-1300, CIC-2000, CIC-300, CIC-4000, CIC-5MR/5000
ALLIED VISION: Mako G-030, Mako G-032, Mako G-040, Mako G-152, Mako G-131, Mako G-158, Mako G-192, Mako G-223, Mako G-234, Mako G-319, Mako G-419, Mako G-503, Mako G-507, Mako U-029, Mako U-051, Mako U-130, Mako U-503
LUCID: Triton TRI200S, Triton TRI120S, Triton TRI122S, Triton TRI089S, Triton TRI071S, Triton TRI064S, Triton TRI050S, Triton TRI032S, Triton TRI028S, Triton TRI023S, Triton TRI016S, Triton TRI004S, Triton TRI02KA, variantes Triton TRI02KA
FLIR: FLIR Blackfly, FLIR Blackfly S, FLIR Flea3
KEYENCE, LUCID e muitos outros modelos industriais populares são suportados (modificação da montagem disponível mediante pedido).

Notas
As placas de montagem standard permitem fixar a câmara usando 2× M2 (12 mm) ou 2× M3 (20–26 mm); outros tipos de fixação podem ser preparados mediante pedido. Por favor, indique o modelo da câmara e da objetiva ao encomendar para garantir compatibilidade.

Especificações técnicas

• SKU: CH50.airshield
• Fabricante: Argutec
• Preço (s/IVA): €602.70
• Prazo de entrega: 3 dias úteis
• Peso: 880 g (600 g incluindo montagem e suporte da câmara)
• Referência IP: baseado no design IP69 do CH50 (CH50.airshield como derivado ainda não certificado autonomamente)
• Diâmetro interno da caixa: 50 mm
• Diâmetro da janela: 35 mm
• Vidro da janela: Ø35 mm H‑K9L (equivalente N‑BK7), AR MgF₂, 390–700 nm (opcional 900 nm)
• Comprimento padrão: 150 mm (frente 50 mm + traseira 100 mm); comprimentos personalizados disponíveis
• Material: caixa em alumínio selado e robusto
• Arrefecimento: passivo via montagem com espaçadores (melhora o perfil térmico da câmara)
• Compatibilidade: projetado para pequenas câmaras industriais padrão (~29×29 mm; suporta até ~40–44 mm com personalização)
• Acessórios e opções: hastes de guia, kit de montagem de câmara, logótipo personalizado, prensa‑cabos personalizado e outras modificações
• Importante: CH50.airshield é derivado do CH50 certificado IP69; CH50.airshield não é automaticamente certificado IP69 sem testes e certificação específicos
