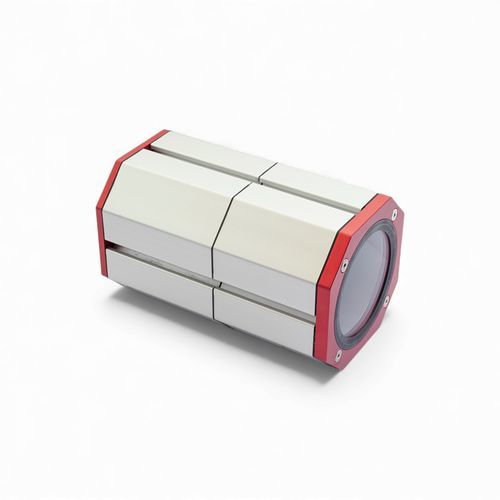

Caixa de montagem para câmera CH87.DIA83

de paredecilíndricaem aço inoxidável

Visão geral

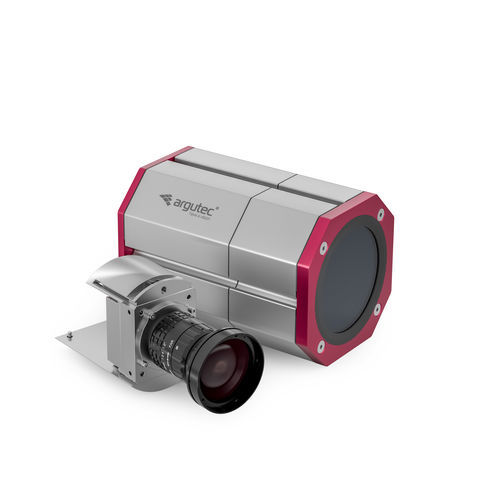

O invólucro para câmera industrial CH87 é uma solução universal para várias câmeras e lentes, especialmente aquelas que não cabem na linha de produtos CH50.
O gabinete industrial selado fornece proteção aumentada da câmera não apenas contra danos mecânicos, mas também contra sujeira e graxa. Projetos e vedações especiais oferecem resistência à água pressurizada com classificação IP69 / IP69K.
Graças ao alumínio maciço, também funciona como dissipador passivo básico.

Principais características

• Classificação IP: IP69 / IP69K
• Gabinete em alumínio selado e robusto
• Janela: vidro H-K9L (equivalente N-BK7), revestimento AR MgF₂
• Faixa de transmissão: 390–700 nm (opcional até 900 nm)
• Projetado para câmeras industriais de grande porte
• Barras guia para fácil instalação e reconfiguração
• Refrigeração passiva (corpo em alumínio)
• Montagem variável (porca de ranhura)
• Comprimento personalizado disponível; prensa-cabos opcional
• Orientação: especificar modelo de câmera e lente ao fazer o pedido para garantir compatibilidade

Exemplos de câmeras compatíveis (tabela)
BASLER | | COGNEX | FLIR | OPTRIS | KEYENCE
Basler ace acA4096 | Basler pilot piA1600 | Cognex CIC-2900 | Flir Firewire | Optris IR PI 05M * | Keyence CX-V CA-H2100
Basler ace acA4112 | Basler pilot piA2400 | Cognex CIC-4KL | Flir Gazelle | Optris IR PI 160 * |
Basler beat beA4000 | Basler pilot piA640 | Cognex CIC-5000 | Flir Grasshopper2 | Optris IR PI 1M * |
Basler MED ace 12.3 | Basler racer raL12288 | | Flir Grasshopper3 | Optris IR PI 200 * |
Basler MED ace 8.9 | Basler racer raL2048 | | Flir Chameleon3 | Optris IR PI 230 * |
Basler pilot piA1000 | Basler racer raL4096 | | Flir IR A35 * | Optris IR PI 400i * |
| Basler racer raL6144 | | Flir IR A65 * | Optris IR PI 450 G7 * |
| Basler racer raL8192 | | Flir Oryx | Optris IR PI 450i * |
| Basler runner ruL2048 | | Flir USB2 | Optris IR PI 640 * |
| Basler runner ruL2098 | | | Optris IR PI 640 G7 * |
| Basler scout scA1300 | | | |
| Basler scout scA1400 | | | |
| Basler scout scA1600 | | | |
| Basler scout scA640 | | | |
| Basler scout scA750 | | | |

Observação
* Para câmeras infravermelho, o material necessário da janela (vidro / germânio) deve ser especificado no pedido.

Características / especificações técnicas

• Classificação IP: IP69 / IP69K
• Diâmetro interno do invólucro: 87 mm
• Diâmetro da janela: 83 mm
• Vidro da janela: H-K9L (equivalente N-BK7), AR MgF₂
• Faixa de transmissão (vidro padrão): 390–700 nm (opcional até 900 nm)
• Material do invólucro: alumínio (selado, robusto)
• Refrigeração: passiva (o corpo em alumínio funciona como dissipador térmico)
• Montagem: montagem variável (porca de ranhura) e barras guia para instalação/reconfiguração
• Personalização: comprimento personalizado e prensa-cabos opcional disponíveis
• Peso: 2,5 kg
• SKU (código do produto): CH87.DIA83
• Prazo de entrega (típico): 2 semanas
