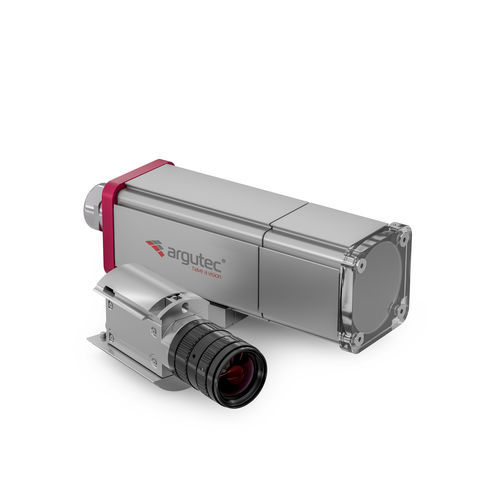

Caixa de câmera à prova de água CH50.DIA50.PMMA

robustaIP69IP69K

Visão geral

• Proteção IP69 / IP69K
• Caixa selada em alumínio
• Janela Ø50 mm em PMMA, faixa espectral 390–700 nm
• Projetada para câmaras industriais pequenas (ex.: 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm)
• Hastes guias para instalação e reconfiguração rápidas
• Arrefecimento passivo através de sistema de espaçadores que transfere o calor para o corpo da caixa
• Suporte de câmara incluído; kit de montagem fornecido
• Opções personalizadas: comprimento personalizado, logótipo, prensa-cabos personalizado e outras modificações
• IMPORTANTE: Indique o modelo da câmara e da objetiva ao encomendar para garantir a compatibilidade.

Descrição
A caixa industrial CH50 fornece proteção contra danos mecânicos, sujidade, gordura, pó, água e sobreaquecimento para câmaras de pequeno formato. Desenhos e vedações específicas proporcionam resistência IP69 contra lavagens de alta pressão. As hastes guias permitem a substituição rápida da câmara e da objetiva no local sem retirar a caixa, reduzindo o tempo de paragem. A versão com janela em PMMA oferece um campo de visão mais amplo e é adequada para aplicações com restrições no uso de vidro, como na indústria alimentar.

Arrefecimento passivo
O sistema de espaçadores integrado transfere o calor da câmara para o corpo em alumínio, melhorando a dissipação térmica em comparação com uma câmara não protegida e ajudando a manter a temperatura operacional da câmara e da objetiva.

Dimensões de compatibilidade (tabela)
altura min. (caixa personalizada) | altura padrão | altura máx. (caixa personalizada) | largura padrão | largura máx. (caixa personalizada)
≤27mm | 28-29mm | 31mm | 27-40mm | 44mm

Suporte de câmara padrão (exemplos)

• BASLER: ace acA640, ace acA720, ace acA780, ace acA800, ace acA1300, ace acA1440, ace acA1600, ace acA1920, ace acA2000, ace acA2040, ace acA2440, ace acA2500, ace acA3088, ace acA3800, ace acA4024, ace acA4600, ace acA5472, ace acA4096, ace acA4112
• COGNEX: Cognex CIC-10MR, CIC-1300, CIC-2000, CIC-300, CIC-4000, CIC-5MR/5000
• ALLIED VISION: Mako G-030, Mako G-032, Mako G-040, Mako G-131, Mako G-152, Mako G-158, Mako G-192, Mako G-223, Mako G-234, Mako G-319, Mako G-419, Mako G-503, Mako U-029, Mako U-051, Mako U-130, Mako U-503
• LUCID / FLIR / KEYENCE e outros também suportados (veja as especificações para a lista completa de compatibilidades)

Suporte de câmara opcional (exemplos)

• IMAGING SOURCE, IDS IMAGING, DAHENG IMAGING e outros fornecedores suportados com opções específicas de montagem (muitas referências listadas na página do produto)

Documentos disponíveis
Ficha técnica (EN), Manual do utilizador (EN), Relatório de teste IP69 (EN).

Especificações técnicas

• Grau de proteção: IP69 / IP69K
• Diâmetro interior da caixa: 50 mm
• Diâmetro da janela: 50 mm (PMMA)
• Peso: 600 g (inclui suporte e montagem da câmara)
• Comprimento padrão da caixa: 150 mm (frente 50 mm + traseira 100 mm); comprimentos personalizados disponíveis
• Placas de montagem padrão: opções 2× M2 (12 mm) ou 2× M3 (20–26 mm) roscas; montagem personalizada disponível
• Faixa espectral da janela PMMA: 390–700 nm
