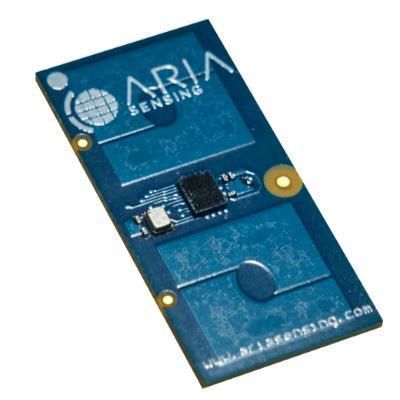

Módulo sensor de radar LT103 SPI

Visão geral
Módulo radar SMT Ultra-Wideband, compacto e leve, de alta precisão para aplicações internas.

Resumo do produto
O LT103 SPI integra antenas de alto desempenho e uma interface de comunicação SPI. Foi projetado para cumprir as regulamentações UWB: EU EN 302 065 (UE), ARIB STD-T91 Ver. 2.0 2015 (Japão), FCC CFR 47 Part 15 (EUA), RS220 03/2009 (Canadá) e KCC (Coreia do Sul). O processamento dos dados radar deve ser realizado ao nível do host. Ideal para aplicações que requerem algoritmos mais do que presença.

Principais características

• Interface: SPI
• Antenas integradas de alto desempenho
• Formato SMT compacto
• Projetado para aplicações internas
• Capacidade de conformidade regulatória UWB mundial

Detecção e cobertura

• Capacidade de detecção: 1D
• Alcance máximo (pessoa em movimento): 9 m
• Campo de visão / Largura do feixe: 120° x 120° (FOV da antena embutida: aprox. ±60° por ±60°)

Observações
O processamento dos dados radar é realizado ao nível do host; o módulo fornece dados brutos do radar via SPI.

Características / especificações técnicas

• Faixa de frequência: 7.3 GHz a 8.5 GHz
• Alimentação: Typical 1.8 Vdc to 3.3 Vdc
• Consumo de energia: 70 mA @ 3.3 V
• Tamanho: 15 mm x 30 mm
• Faixa de temperatura: -40°C a +85°C
• Flash: no
• Microcontrolador a bordo: N/A
• Interface: SPI
• Capacidade de detecção: 1D
• Alcance máximo (pessoa em movimento): 9 m
• Campo de visão: 120° x 120°
• Largura do feixe: 120° x 120°
• FOV da antena embutida: ~(±60° por ±60°)
