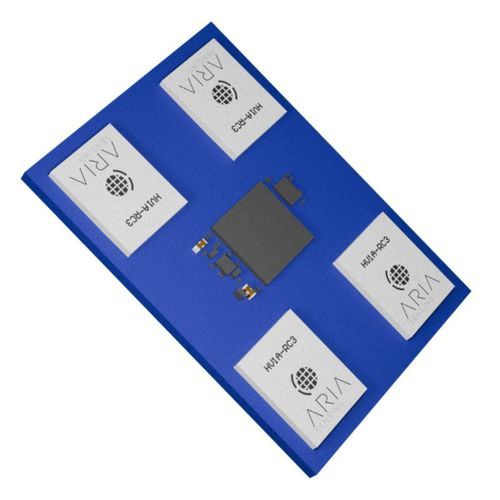

Módulo sensor de radar AHM2D

Visão geral
O AHM2D é um módulo radar UWB compacto para detecção de pessoas e presença. Integra uma antena embutida e é compatível com as bandas UWB reguladas globalmente, viabilizando aplicações internacionais.

Capacidades principais

• emPulse Technology: Sim
• Capacidade de detecção: 1D / 2D
• Conformidade com regulamentos UWB: Compatível em todo o mundo
• Antena embutida FOV: ~(±60° por ±60°)
• Campo de visão: 120° x 120°
• Largura do feixe: 30° x 120°

Alcance e ambiente de operação

• Alcance máximo (pessoa em movimento): 12 m
• Faixa de frequência: 7,3 GHz – 9,0 GHz
• Temperatura de operação: -40°C a +85°C

Hardware e alimentação

• Memória Flash: 2 MB
• Dimensões: 45 mm x 32 mm
• Consumo de energia: 90 mA @ 1,8 V
• Microcontrolador a bordo: RISC-V
• Interface: UART / SPI
• Alimentação: 1,8 V CC

Especificações técnicas

• Tipo de produto: Módulo radar UWB
• Modelo: AHM2D
• emPulse Technology: Sim
• Capacidade de detecção: 1D / 2D
• Conformidade com regulamentos UWB: Compatível em todo o mundo
• Alcance máximo (pessoa em movimento): 12 m
• Campo de visão: 120° x 120°
• Largura do feixe: 30° x 120°
• Antena embutida FOV: ~(±60° por ±60°)
• Faixa de frequência: 7,3 GHz – 9,0 GHz
• Temperatura de operação: -40°C a +85°C
• Flash: 2 MB
• Dimensões: 45 mm x 32 mm
• Consumo de energia: 90 mA @ 1,8 V
• Microcontrolador a bordo: RISC-V
• Interface: UART / SPI
• Alimentação: 1,8 V CC
