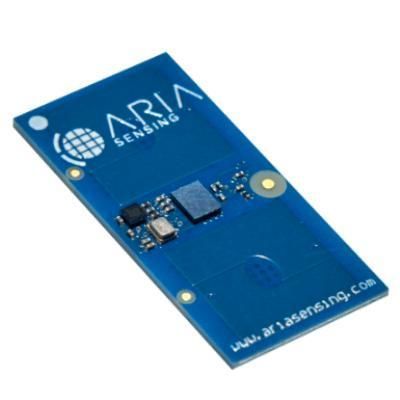

Módulo sensor de radar LT103 OEM

Visão geral LT103 OEM é um módulo de radar SMT Ultra-Wide Band (UWB) compacto, concebido para deteção 1D em ambientes interiores e tarefas de deteção de presença/alvo. O módulo integra antenas embutidas de alto desempenho, unidade de processamento de sinal e interface de comunicação num formato reduzido para facilitar a integração em equipamentos industriais e dispositivos IoT. A unidade de processamento embutida realiza processamento avançado e deteção de alvos, reduzindo a carga no sistema anfitrião.

Principais características

• EmPulse Technology: No
• Capacidade de deteção: 1D
• Conformidade UWB: Compatível mundialmente (UE, Japão, EUA, Canadá, Coreia do Sul)
• Alcance máximo (pessoa em movimento): 9 m
• Campo de visão / Largura do feixe: 120° × 120° (FOV antena embutida ≈ ±60° × ±60°)
• Faixa de frequência: 7,3 GHz – 8,5 GHz
• Intervalo de temperatura: -40°C a +85°C
• Memória Flash: 256 kB
• Tamanho: 15 mm × 30 mm
• Consumo de energia: 85 mA @ 3,3 V
• Microcontrolador a bordo: ARM M4F
• Interface: UART
• Alimentação: Típica 1,8 Vdc a 3,3 Vdc

Conformidade regulatória Projetado para cumprir EU EN 302 065 (UE), ARIB STD-T91 Ver. 2.0 2015 (Japão), FCC CFR 47 Part 15 (EUA), RS220 03/2009 (Canadá) e regulamentos UWB da KCC (Coreia do Sul).

Especificações técnicas

• Tipo de produto: módulo de radar SMT Ultra-Wide Band (UWB) para aplicações interiores
• Modelo: LT103 OEM
• Capacidade de deteção: 1D
• Alcance máximo (pessoa em movimento): 9 m
• Campo de visão / Largura do feixe: 120° × 120° (FOV antena embutida ≈ ±60° × ±60°)
• Faixa de frequência: 7,3 GHz – 8,5 GHz
• Temperatura de funcionamento: -40°C a +85°C
• Memória Flash: 256 kB
• Dimensões: 15 mm × 30 mm
• Consumo: 85 mA @ 3,3 V
• Microcontrolador: ARM M4F
• Interface: UART
• Alimentação: Típica 1,8 Vdc a 3,3 Vdc
• Regulamentação: configurável para normas UWB mundiais (UE, Japão, EUA, Canadá, Coreia do Sul)
