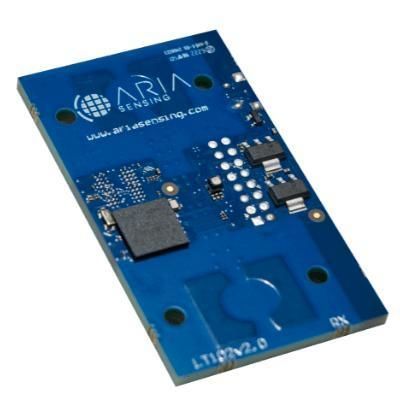

Módulo sensor de posição LT102 V2

de radar

Visão geral do produto
LT102 V2 é um módulo radar Ultra-Wide Band (UWB) pronto para uso em aplicações internas. Integra antenas UWB diretivas, processamento de sinal e interfaces de comunicação para detecção de presença, rastreamento de posição e análise respiratória.

Principais recursos

• Antenas UWB diretivas integradas, transceptor UWB completo e MCU ARM M7 a bordo.
• Capacidade de detecção: 1D para presença e movimento, rastreamento de posição e análise de respiração.
• Comunicação: USB full speed (porta COM virtual); conector auxiliar configurável como GPIO, SPI ou UART.
• Alimentação: via USB 5 Vdc; consumo típico 225 mA @ 5 V.

Conformidade e tecnologia

• emPulse Technology: No
• Capacidade de detecção: 1D
• Conformidade regulatória: EN 302 065 (UE), FCC CFR 47 Part 15 (EUA), RS220 03/2009 (Canadá)

Especificações técnicas

• Alcance máximo (pessoa em movimento): 10 m
• Campo de visão: 120° x 120°
• Largura do feixe: 120° x 120°
• FOV da antena embutida: aprox. ±60° x ±60°
• Faixa de frequência: 6,5 GHz a 8,5 GHz
• Temperatura de operação: -40°C a +85°C
• Flash: 1 MB
• Dimensões: 36 mm x 68 mm
• Consumo de energia: 225 mA @ 5 V
• Microcontrolador a bordo: ARM M7
• Interfaces: UART / SPI / USB
• Fonte de alimentação: 5 Vdc (USB)
