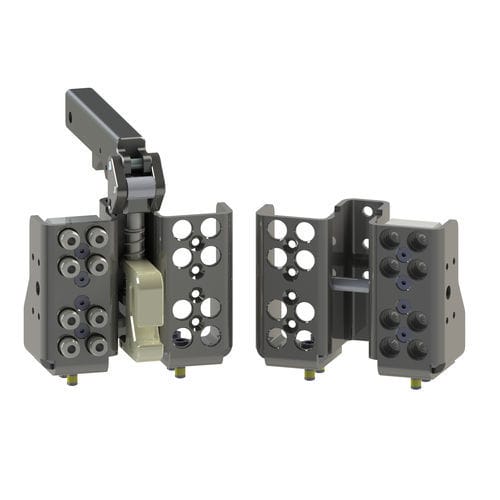

Acoplador hidráulico UC-GH3

mecânicopneumáticopara tubos

Visão geral do produto
O UC-GH3 é um acoplador manual projetado para conectar várias linhas simultaneamente em conjuntos industriais. Seu corpo compacto é adequado para instalações em espaços reduzidos, enquanto o trinco patenteado fixa os serviços durante o acoplamento. A unidade integra oito portas passantes M6 e tem vida útil nominal de 30.000 ciclos. A faixa de operação é compatível com ambientes industriais comuns.

Principais características

• Acoplamento manual multi-linha para conexão simultânea de até oito linhas
• Corpo compacto para instalações com espaço limitado
• Mecanismo de trinco patenteado para retenção segura durante o acoplamento
• Oito portas passantes M6 (pass‑thru)
• Vida útil nominal: 30.000 ciclos

Especificações

• Número do modelo: UC-GH3
• Tipo de conformidade: Nenhuma
• Tipo de bloqueio: Manual
• Número de portas: 8 (M6 passantes)
• Tipo de porta: Pass Thru
• Vida útil nominal: 30.000 ciclos
• Temperatura de operação: -28,9 °C (-20 °F) a 65,6 °C (150 °F)
• Peso: 2 kg (4.41 lb)
• Força mínima de acoplamento: Não especificada
• Faixa de conformidade X/Y: Não especificada
• Conformidade Z: Não especificada

Detalhes técnicos

• Adequado para conexões de utilidades industriais e conjuntos modulares
• Pequena pegada facilita integração em painéis e coletores
• Manutenção: inspecionar regularmente o trinco e as portas quanto a desgaste
• Aplicações típicas: roteamento pneumático/hidráulico, coletores de utilidades, bancadas de teste
