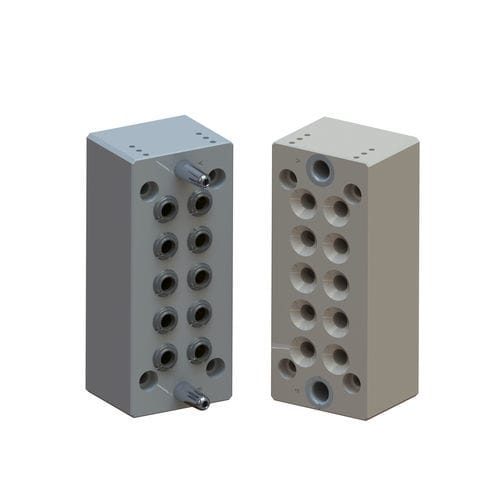

Acoplador pneumático UC-GA2

multi-portaspara aplicações industriaiscompacto

Visão geral do produto
O acoplador utilitário UC-GA2 fornece conexões pneumáticas passantes integradas e uma interface de montagem com duas faces para módulos utilitários modulares. Projetado para módulos de porte médio e automação industrial onde várias linhas de ar precisam ser roteadas através de um acoplador compacto.

Características

• (2) faces de montagem para Standard ATI Utility Modules
• Dez portas de ar integradas passantes
• Opções de conexão de porta: G1/4 ou 3/8 NPT
• Pinos de alinhamento em aço inoxidável endurecido para acoplamento repetível
• Cilindros de acionamento e atuadores lineares disponíveis como acessórios compatíveis
• Placa adaptadora necessária para montar em ATI Drive Cylinders

Especificações técnicas

• Número do modelo: UC-GA2
• Tipo de módulo: Médio
• Faces do módulo: 2
• Número de portas: 10 (pass-through)
• Conexões das portas: G1/4 ou 3/8 NPT
• Força mínima de acoplamento: 1400 N (≈315 lbf)
• Temperatura de funcionamento: -28,9 °C a 65,6 °C (-20 °F a 150 °F)
• Peso: 4,1 kg (≈9 lb)
• Alinhamento: pinos de alinhamento em aço inoxidável endurecido
• Tipo de conformidade / Tipo de travamento: Nenhum

Montagem e compatibilidade
O UC-GA2 monta-se em módulos utilitários Standard ATI através das duas faces de montagem. É necessária uma placa adaptadora para fixar o acoplador aos ATI Drive Cylinders. Confirme o tamanho e o tipo de rosca das portas (G1/4 ou 3/8 NPT) com as especificações do seu sistema pneumático antes da instalação. Contacte o representante ATI para cilindros de acionamento e atuadores lineares compatíveis.
