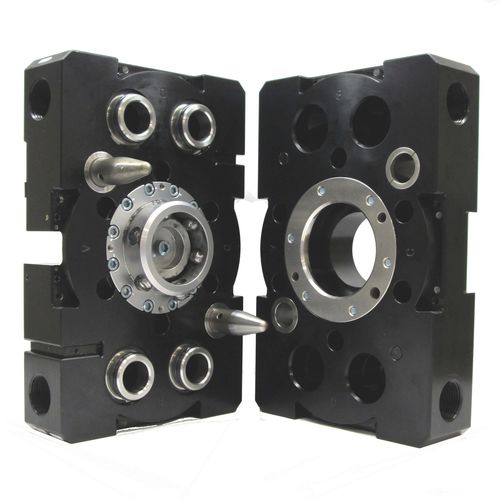

Acoplador pneumático UC-GL6L

para ferramentaspara tubospara robô

Visão geral
O acoplador utilitário UC-GL6L fornece conformidade modular e travamento automático para módulos utilitários de montagem em ledge. Suporta detecção de presença do lado da ferramenta e roteamento pneumático de alto fluxo para simplificar conexões e trocas em sistemas automatizados.

Principais características

• (4) faces de montagem para módulos utilitários ATI de montagem em ledge
• Módulo de conformidade modular fixável ao master ou à ferramenta
• Mecanismo de travamento integrado com sensores para detecção de presença e estado de travamento
• Cilindros de acionamento e atuadores lineares disponíveis
• (4) portas integradas 1" NPT de passagem de alto fluxo; pinos de posicionamento em aço inoxidável de alta resistência

Especificações técnicas

• Número do modelo: UC-GL6L
• Tipo de conformidade: Modular
• Tipo de travamento: Automático
• Faces do módulo: 4
• Tipo de módulo: Heavy
• Número de portas: 4 (1" NPT passagem de alto fluxo)
• Tipo de porta: Pass Thru
• Peso: 17,1 kg (37,8 lb)
• Faixa de temperatura de operação: -28,9 °C a 65,6 °C (-20 °F a 150 °F)
• Faixa de conformidade X/Y: ±7,6 mm (±0,3 in)
• Conformidade Z: -11 mm (-0,44 in)
• Recursos: Mecanismo de travamento integrado; sensores integrados para presença da ferramenta e estado de travamento; cilindros de acionamento e atuadores lineares disponíveis

Aplicações / Compatibilidade

• Projetado para módulos utilitários ATI de montagem em ledge e masters/ferramentas compatíveis
• Indicados para efetores finais de automação, trocadores de ferramentas e sistemas de distribuição de utilidades
