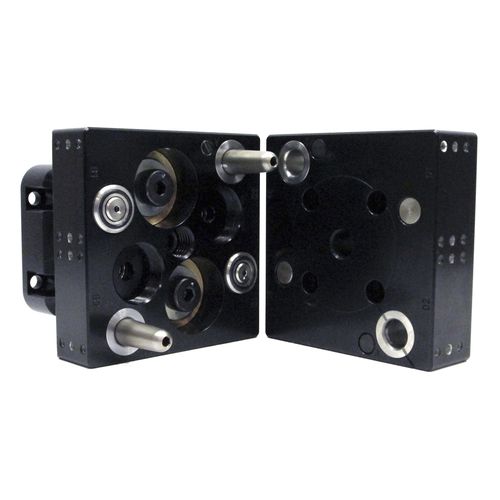

Acoplador pneumático UC-GK2

para sensorde E/Smulti-portas

Visão geral do produto

• Acoplador utilitário projetado para conexão rápida de módulos utilitários padrão ATI.
• Corpo compacto com quatro faces de montagem para fixação estável dos módulos.
• Mecanismo de compliance integrado para garantir acoplamento confiável em caso de desalinhamento.
• Opções de sensores de presença para detectar a conexão do lado da ferramenta.
• Compatível com cilindros de acionamento e atuadores lineares para atuação.
• Pinos de alinhamento em aço inoxidável endurecido para posicionamento repetível.

Características do produto

• 4 faces de montagem para aceitar módulos utilitários ATI padrão.
• Compliance integrado X/Y e Z (±4,1 mm X/Y, 2 mm Z) para compensar variações de alinhamento.
• Tipo de travamento: Nenhum.
• Dois portos integrados com conectores do tipo verificado.
• Faixa de temperatura de operação adequada para aplicações industriais (-28,9 °C a 65,6 °C).
• Força mínima de acoplamento: 980 N.

Especificações (tabela)
Specification : Value
Compliance Type : Integrated
Locking Type : None
Minimum Coupling Force : 980 N
Minimum Operating Temperature : -28.9 °C
Maximum Operating Temperature : 65.6 °C
Module Flats : 4
Module Type : Medium
Number of Ports : 2
Port Type : Checked
Weight :
X/Y Compliance Range : ±4.1 mm
Z Compliance : 2 mm

Especificações técnicas

• Número do modelo: UC-GK2
• Tipo de compliance: Integrado
• Tipo de travamento: Nenhum
• Força mínima de acoplamento: 980 N
• Faixa de temperatura de operação: -28,9 °C a 65,6 °C
• Faces de montagem do módulo: 4
• Tipo de módulo: Médio
• Número de portas: 2
• Tipo de porta: Verificado
• Faixa de compliance X/Y: ±4,1 mm
• Compliance Z: 2 mm
