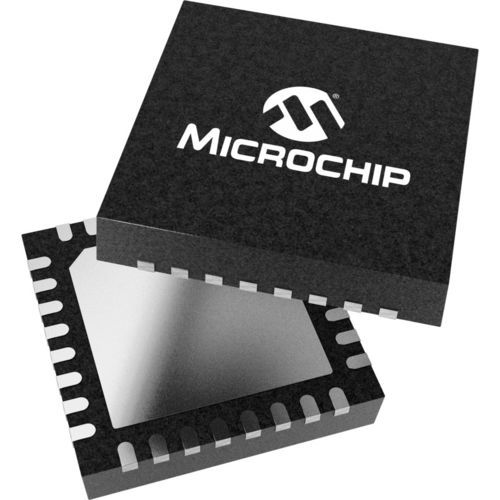

Chip analógico RE46C422

O Microchip RE46C422 é um Front End Analógico (AFE) de detetor de fumo de baixa potência destinado a aplicações alimentadas por bateria. O AFE fornece todas as funções analógicas, de interface e de regulação de potência necessárias para um detetor de fumo multicritério baseado num microcontrolador (MCU). Pode ser alimentado por duas pilhas AA ou por uma única pilha de lítio. O RE46C422 possui um foto-amplificador integrador de entrada dupla para fazer a interface com uma câmara de fumo fotoeléctrica, dois controladores de LED programáveis controlados independentemente, um circuito tampão analógico (ABUF) para monitorizar as tensões do sistema, um monitor de CO de quatro terminais e um regulador de 3,3V. O RE46C422 é capaz de cumprir as especificações UL 217 9ª Ed e UL 268 7ª Ed e pode ser facilmente adaptado a novas edições com o seu design programável e o seu rico conjunto de funcionalidades. Para projectos que não requerem dois foto-amplificadores integradores, ver o RE46C420. Para projectos que não necessitem de monitorização de CO, consulte o RE46C421. Características do produto Baixa corrente quiescente Funcionamento com duas pilhas AA, uma única pilha de lítio ou uma pilha de 9V conversor Boost de 4V, 8.5V, 10V, 11.5V, 17V 3.regulador de 3V Controlador de buzina piezoeléctrica Controladores de LED duplos controlados independentemente com corrente programável até 200 mA Amplificador operacional de integração de ganho programável de entrada dupla com transimpedância efectiva > 20 M a 100 μs Monitorização de CO e gases tóxicos Buffer analógico para deteção de múltiplas tensões internas (ABUF) Interligação de alarme Controlado por SPI
