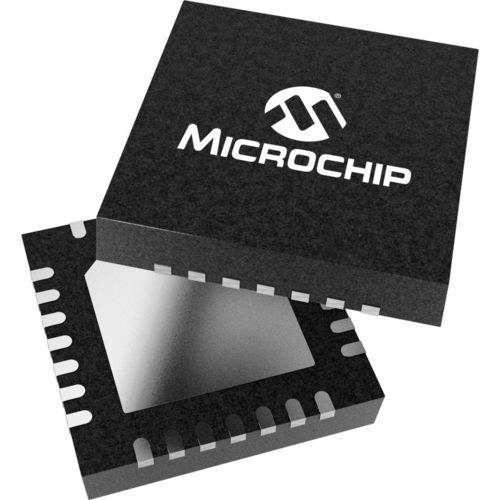

Chip para detector de fumo RE46C400

analógico

O Microchip RE46C400 é um Front End Analógico (AFE) de detetor de fumo de baixa potência destinado a aplicações baseadas em painéis. O AFE fornece todas as funções analógicas, de interface e de regulação de potência necessárias para um detetor de fumo multicritério baseado num microcontrolador (MCU). O RE46C400 é capaz de cumprir as especificações da UL 268 7ª edição e pode ser facilmente adaptado a um ambiente regulamentar em constante mudança, graças ao seu design programável e ao seu rico conjunto de características. Inclui um amplificador integrador para a deteção de corrente do fotodíodo, dois controladores de dissipador regulados independentemente para emissores de LED IR e azul, deteção de CO/gás tóxico e um regulador de 3,3 V para alimentar a MCU. O amplificador fotográfico integrador oferece menor consumo de energia em relação a um design tradicional de amplificador de trans-impedância, uma vantagem em aplicações baseadas em painel e alimentadas por bateria. Características do produto 4.funcionamento de 9V a 12V Baixa corrente quiescente 3.regulador de 3V Controladores duplos de LED controlados independentemente Corrente programável até 200 mA Amplificador operacional de integração de ganho programável com transimpedância efectiva > 20 MΩ a 100 μs Amplificador operacional interno para utilização com sensor de CO ou de gases tóxicos Referência interna de CO com tampão Circuito de monitorização da tensão (ABUF) Temporizador Watchdog Controlado por SPI Alimentado por fonte de corrente
