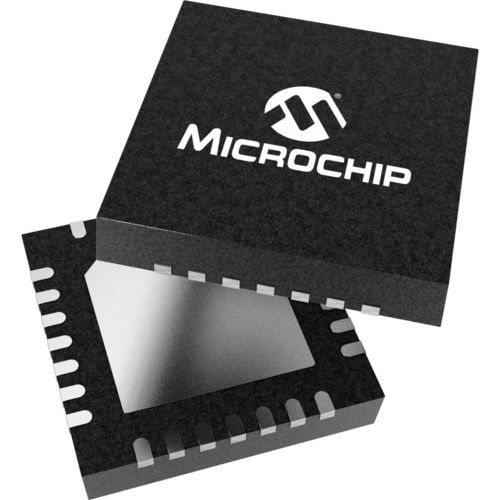

Chip para detector de fumo RE46C421

analógico

O Microchip RE46C421 é um Front End Analógico (AFE) de detetor de fumo de baixa potência destinado a aplicações alimentadas por bateria. O AFE fornece todas as funções analógicas, de interface e de regulação de potência necessárias para um detetor de fumo multicritério baseado num microcontrolador (MCU). Pode ser alimentado por duas pilhas AA ou por uma única pilha de lítio. O RE46C421 possui um foto-amplificador integrador de entrada dupla para fazer a interface com uma câmara de fumo fotoeléctrica, dois controladores de LED programáveis controlados independentemente, um circuito tampão analógico (ABUF) para monitorizar as tensões do sistema e um regulador de 3,3V. O RE46C421 é capaz de cumprir as especificações UL 217 9ª Ed e UL 268 7ª Ed e pode ser facilmente adaptado a novas edições com o seu design programável e o seu rico conjunto de funcionalidades. Para projectos que não necessitem de dois foto-amplificadores integradores, consulte o RE46C420, que, em vez disso, possui um monitor de CO de quatro terminais. Para projectos que requerem monitorização de CO e entrada dupla de foto, consulte o RE46C422. Características do produto Funcionamento com duas pilhas AA ou uma única pilha de lítio Baixa corrente quiescente conversor Boost de 4V, 8.5V, 10V, 11.5V, 17V 3.regulador de 3V Controlador de buzina piezoeléctrica Controladores de LED duplos controlados independentemente com corrente programável até 200 mA Amplificador operacional de integração de ganho programável de entrada dupla com transimpedância efectiva > 20 M a 100 μs Buffer analógico para deteção de múltiplas tensões internas (ABUF) Interligação de alarme
