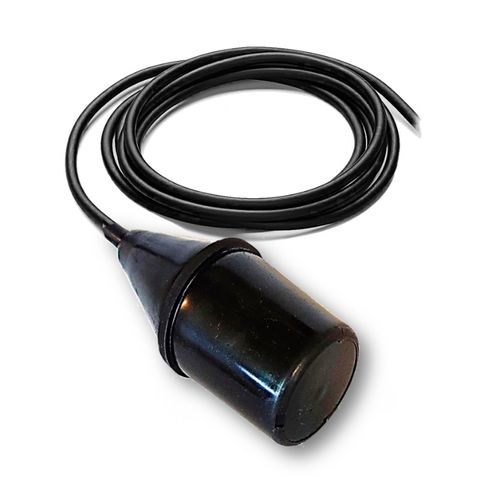

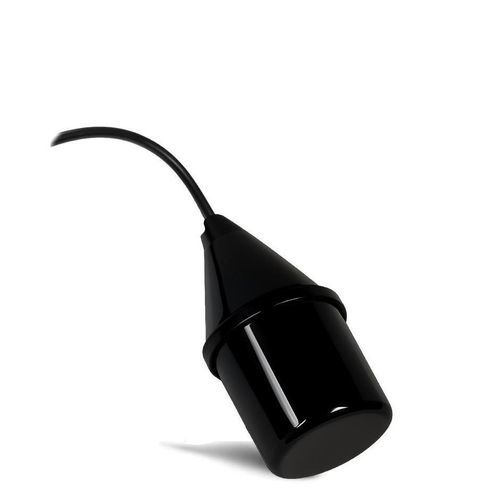

Chave de nível de inclinação SOLIBA EX P

para sólidospara áreas perigosaspara silo

Apresentação
O SOLIBA EX P é um interruptor de nível por inclinação certificado ATEX (II 1 D Ex ia IIC T6) projetado para deteção de nível alto de sólidos em silos, funis e contentores em zonas com poeira perigosa 20, 21, 22.

Princípio de funcionamento
Suspenso verticalmente no ponto de nível alto, a unidade inclina-se quando o material atinge o sensor. A mudança de inclinação aciona um contacto interno que envia sinal de paragem ou de comando à automação (paragem de enchimento, alarme). O sensor atua apenas quando é atingido o nível alto.

Aplicações e compatibilidade
Adequado como alarme de nível alto primário ou redundante em instalações de grãos e manuseio de a granel. Pode ser combinado com outras tecnologias de nível (pás rotativas, garfos vibratórios, sondas capacitivas, ultrasons ou radares) para maior segurança.

Instalação e posicionamento
Instalar suspenso, na vertical, do lado oposto à chegada do produto e com distância às paredes do silo para permitir a livre inclinação. Ajustar o lastro e o ponto de suspensão para definir o ângulo de comutação e o atraso de deteção conforme o comportamento do produto.

Fixação
A fixação pode ser através da capa do cabo, uma braçadeira ou o acessório FIX-CAB (recomendado para ajustar e manter a altura). Evitar danificar o cabo com abraçadeiras apertadas para prevenir infiltrações por capilaridade.

Ligação elétrica
Prever uma caixa de ligação estanque e adequada fora do recipiente. O cabo pode ser prolongado com cabo de sinal padrão; as dimensões fornecidas pelo fabricante evitam emendas que possam afetar o funcionamento.

Construção e durabilidade
Forma cilíndrica que evita o enterramento no produto. Corpo em copolímero de polipropileno com capa HR HY (Hypalon) para resistência à abrasão e impactos. Projeto mecânico simples para operação fiável em ambientes abrasivos.

Acessórios recomendados

• FIX-CAB (abraçadeira de cabo / fixação)
• AT-DR07 (relé de controlo de nível com alarme)
• D5030D (relé de segurança para aplicações ATEX)
• Lastro ajustável (para definir o ponto de inclinação)

Especificações técnicas

• Ângulo de comutação: +/- 10°
• Uso aprovado: zonas de poeira 20, 21, 22
• Certificação ATEX: II 1 D Ex ia IIC T6
• Alimentação: 240 VAC / VDC 50/60 Hz
• Corte: 10 (4) A (protegido por fusível calibrado 1 A)
• Gaveta/Carcaça: copolímero de polipropileno + HR HY (Hypalon)
• Cabo: 3 x 1 mm² HR HY
• Peso: 495 g
• Dimensões: Altura 200 mm – Ø 92 mm
• Lastro: 350 g resina carregada
• Comprimentos de cabo disponíveis: 3, 5, 6, 10, 13, 15, 20, 25, 30 m
