Chave de nível de inclinação SOLIBA E

de boiapara produtos a granelpara produto pulverulento

Apresentação

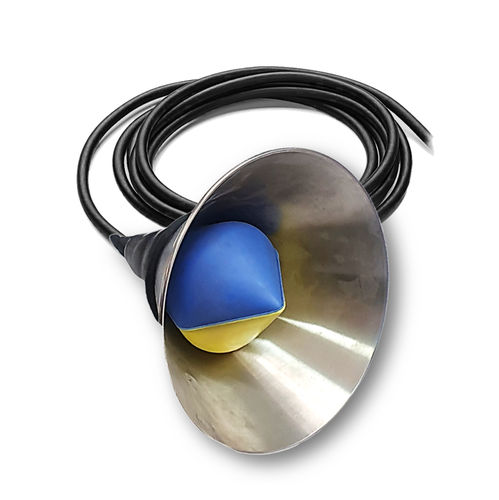

O SOLIBA E é um detector de nível alto destinado a zonas não explosivas. A versão funil é especialmente concebida para a deteção de produtos pulverulentos muito leves: um funil em alumínio aumenta a área de contacto com o material, melhorando a sensibilidade e a fiabilidade da deteção mesmo para materiais com muito baixa densidade aparente. Ideal para pós finos, leves e pouco coesivos.

Princípio de funcionamento
Instalado no interior de um silo, tremonha ou célula de armazenamento e suspenso pelo seu cabo, o SOLIBA E deteta a chegada do talude formado pelo produto a granel por basculamento (deteção por inclinação). A alteração da inclinação atua um contacto elétrico que envia um sinal de paragem ou de comando à automação (paragem de enchimento, alarme, etc.).

Instalação e posicionamento
O ponto de disparo pode variar dependendo da posição do lastro e do ponto de fixação. O lastro é ajustável no cabo para regular o ângulo de comutação. O cabo padrão é um cabo 3 condutores 1 mm² (neoprene ou HR HY); comprimentos de cabo em série disponíveis (exemplos: 3, 5, 6, 10, 15, 20 m conforme variante). A ligação elétrica deve ser estanque e corretamente isolada; a caixa de ligação não deve ser colocada no interior do recipiente.

Versões e opções
Disponível em versão standard para zonas não explosivas e em versão certificada ATEX (SOLIBA E EX P) para utilização em atmosferas explosivas por poeiras. Caixas e acabamentos disponíveis: copolímero de polipropileno, aço inoxidável alimentar + PP ou HR HY para algumas variantes.

Vantagens

• Superfície cónica/funil que aumenta a área de contacto e a sensibilidade de deteção
• Fiável para produtos muito leves e pouco coesivos
• Solução mecânica simples baseada na deteção por inclinação

Acessórios recomendados

• FIX-CAB (acessório de fixação para cabo)
• AT-DR07 (relé de controlo de nível com alarme)
• D5030D (relé de segurança para alimentação ATEX em muito baixa tensão)
• Lastro ajustável (para regular o ponto de inclinação)

Características / especificações técnicas

• Ângulo de funcionamento: +/- 25° (variante)
• Ângulo de funcionamento: +/- 10° (outra variante)
• Densidades de produto admissíveis: 0,70 a 1,25 kg/dm³ (valor indicativo conforme variante)
• Pressão máxima de serviço: 3,5 bar
• Temperatura máxima: 85 °C (valor para uma das variantes)
• Índice de protecção: IP68
• Caixas (exemplos): biconicas em copolímero de polipropileno; variantes em aço inoxidável alimentar + PP ou HR HY
• Cabo: 3 condutores 1 mm², neoprene ou HR HY
• Peso do flutuador sem cabo: ex. 105 g (variante compacta); 795 g (variante maior)
• Lastro: 250 g resina carregada
• Comprimentos de cabo (série): ex. 3, 5, 6, 10, 15, 20 m (consoante a variante)
• Dimensões (exemplo variante grande): altura 210 mm - diâmetro 200 mm
• Características elétricas (extratos, conforme configuração): suporta VAC 50/60 Hz e VDC; exemplos de capacidades de corte: 250 V resistivo 20 A / 250 V indutivo 8 A; 250 V resistivo 1 A / 250 V indutivo 1 A; 48 V resistivo 1,5 A / 48 V indutivo 0,8 A; 50 V resistivo 1,8 A / 50 V indutivo 1,8 A; 24 V resistivo 10 A / 24 V indutivo 6 A. Para a capacidade de corte detalhada, consulte a ficha técnica do produto.
