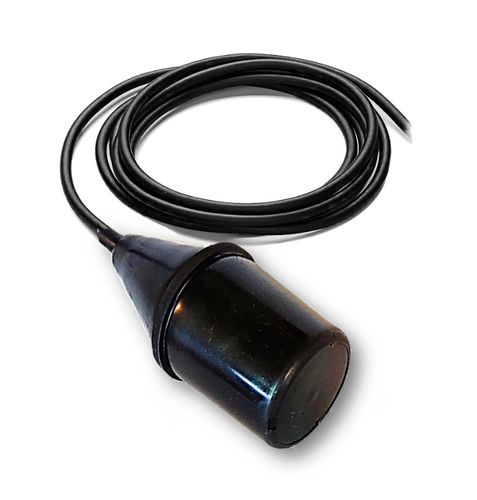

Chave de nível de inclinação SOLIBA EX GP

de boiapara sólidosde segurança anti-vazamento

Apresentação
O SOLIBA EX GP é um detector de nível mecânico certificado ATEX, concebido para detetar nível alto de sólidos a granel (grãos, pós, grânulos) em silos, funis e contentores de armazenamento localizados em atmosferas perigosas (zonas de gás 0,1,2 e pó 20,21,22). Fornece um sinal dedicado de paragem/alarme para operações de enchimento.

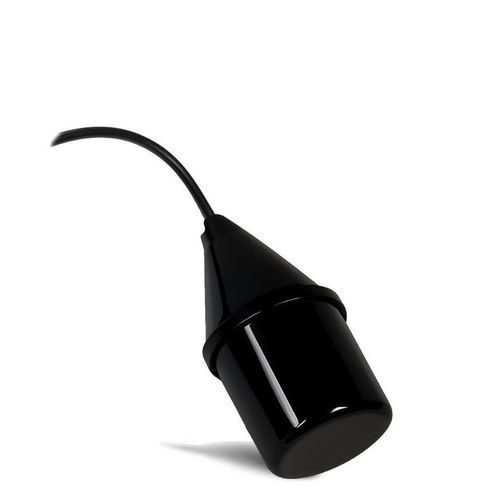

Princípio de funcionamento
Suspendido verticalmente na altura de disparo pretendida, a unidade permanece na posição vertical durante a operação normal. Quando o produto atinge o flutuador, este inclina-se e aciona um contacto elétrico que envia um sinal de paragem ou de comando à automação (ex.: parar enchimento, alarme). O SOLIBA EX GP só atua quando é alcançado o nível alto.

Principais características

• Certificação ATEX para atmosferas explosivas de gás e pó (II 1 GD Ex ia IIC T6).
• Operação mecânica por inclinação que fornece um contacto discreto de nível alto sem medição eletrónica permanente.
• Forma biconica/cilíndrica que evita que o dispositivo se enterre no produto e garante comutação repetível.
• Materiais robustos (copolímero de polipropileno e opção de revestimento externo em Hypalon) resistentes à abrasão e impactos.
• Compatível como dispositivo complementar com outras tecnologias de nível (palhetas rotativas, garfos vibratórios, sensores capacitivos, ultrassom, radar).

Acessórios recomendados

• FIX-CAB: acessório de fixação para ajustar a altura do detector no cabo.
• Lastro ajustável / lastro fixo: estabiliza o detector e ajusta o ponto de inclinação.
• Relés de segurança (ex.: AT-DR07, D5030D): relés de controlo / relés intrinsecamente seguros para circuitos TBV.

Características elétricas (extrato)
Certificação ATEX: II 1 GD Ex ia IIC T6.
Alimentação: 24 VAC/VDC (consultar a tabela detalhada para intervalos e correntes mínimas).
Capacidade de corte (exemplos): até 10 (4) A, dependendo da protecção e do relé utilizado. Consultar a tabela do fabricante para valores VAC/VDC e cargas resistivas/indutivas.

Instalação e utilização
- Fixação: suspender o detector dentro do funil/silo através da bainha do cabo, FIX-CAB ou suporte; evitar abraçadeiras apertadas que possam danificar a bainha do cabo.
- Posicionamento: instalar no lado oposto à entrada do produto e manter distância das paredes para permitir o correcto basculamento.
- Ligação eléctrica: a caixa de ligações deve ficar fora do recipiente e ser estanque; aplicar práticas de cablagem intrinsecamente segura. O cabo pode ser fornecido em comprimentos solicitados para evitar emendas.
- Mover o lastro no cabo altera o ângulo e a altura de disparo; ajustar durante a colocação em serviço.

Especificações técnicas

• Ângulo de funcionamento: +/- 25°
• Densidade admissível do produto: 0,70 a 1,25 kg/dm³
• Pressão máxima de serviço: 3,5 bar
• Temperatura máxima de utilização: 85 °C
• Grau de protecção: IP68
• Invólucro: copolímero de polipropileno (opção de dupla cobertura Hypalon)
• Cabo: 3 x 1 mm² neoprene HR HY (comprimentos standard: 3, 5, 6, 10, 13, 15, 20, 25, 30 m)
• Peso do flutuador sem cabo: aprox. 105 g; lastro standard: 250–350 g resina carregada; peso total com cabo: aprox. 495 g (varia conforme versão)
