Chave de nível de inclinação SOLIBA

para sólidospara produtos a granelpara produto pulverulento

Visão geral

Princípio de funcionamento

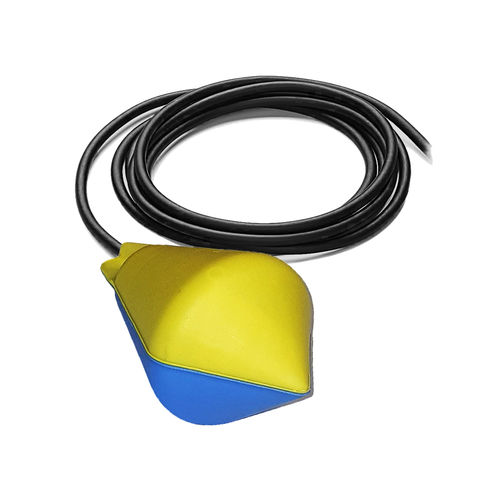

O SOLIBA é um interruptor de nível mecânico por inclinação concebido para detecção de nível alto em silos, tremonhas e recipientes de armazenamento de grãos, pós e grânulos. Suspenso verticalmente no nível desejado, a unidade inclina-se quando o produto a alcança e altera o estado do contacto para parar o enchimento ou disparar um alarme. Opera apenas quando o nível alto é atingido, complementando sensores contínuos como pás rotativas, garfos vibratórios, sondas capacitivas, radares ou ultrassons.

Construção e materiais
A carcaça é em copolímero de polipropileno; existe uma versão bicónica para reduzir o enterramento em produtos abrasivos e garantir deteção estável e repetível. Os materiais são escolhidos para resistir à abrasão e aos impactos em ambientes agrícolas.

Posicionamento e ajustes
O ângulo de comutação depende da posição de montagem, da colocação do lastro e do ponto de fixação. O lastro é ajustável no cabo: ao deslocá-lo altera-se o ângulo de comutação (maior distância do lastro = ângulo maior e deteção mais tardia). Instalar o SOLIBA no lado oposto à entrada do produto e a uma distância adequada da parede para permitir a inclinação livre.

Fixação e ligação elétrica
A unidade suspende-se pela bainha do cabo; recomenda-se o acessório FIXCAB para posicionamento estável. As ligações elétricas devem ser estanques e alojadas numa caixa de junção externa (não colocar a caixa dentro do recipiente). O cabo pode ser prolongado com cabo de sinal padrão; a unidade é fornecida com o comprimento de cabo solicitado para evitar emendas dentro do silo.

Pontos-chave

• Deteção mecânica por inclinação para paragem de enchimento ou alarme de nível alto.
• Adequado para grãos e produtos abrasivos/pulverulentos.
• Forma bicónica para reduzir o enterramento e melhorar a repetibilidade.
• Funcionamento simples, como complemento a outras tecnologias de medição.

Acessórios recomendados

• FIXCAB: acessório de fixação do cabo para posicionamento preciso.
• Lastro ajustável: estabiliza a unidade e regula o ponto de comutação.
• Relé/controlador de nível para integração com automação e saídas de alarme.

Especificações técnicas

• Ângulo de comutação: ±10°.
• Aplicação: paragem de enchimento / deteção de nível alto.
• Alimentação elétrica: 250–400 VAC / VDC, 50/60 Hz.
• Capacidade de corte: 20 (8) A (20 A resistivo; 8 A indutivo).
• Temperatura máxima de operação: 85 °C.
• Grau de proteção: IP68.
• Carcaça: copolímero de polipropileno (versão bicónica disponível).
• Cabo: 3×1 mm², neoprene (opções em PVC disponíveis).
• Peso do flutuador sem cabo: 462 g.
• Lastro: 350 g resina carregada (ajustável).
• Pressão de serviço: até 3,5 bar.
• Comprimentos de cabo disponíveis: 3, 5, 6, 10, 13, 15, 20, 25, 30 m.
• Dimensões: altura 152 mm – diâmetro 95 mm (ver folha técnica para desenhos).
