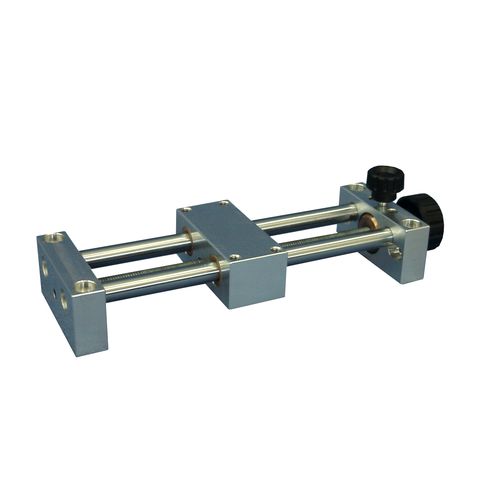

Mesa de coordenadas miniatura Type 309A

linearmanualde um eixo

Pequena mesa de posicionamento manual Acionamento por parafuso métrico M6x1 Guiado por 2 hastes em aço Opções : Volante ou manípulo Indicador de posicionamento Fixação de posição Montagem em mesa XY ou sistema XYZ Precisão e compacidade desta pequena mesa manual É a mesa manual mais pequena da nossa gama (largura 54 mm / altura 27,5 mm). O passo do parafuso é de 1 mm por volta e a precisão axial destas mesas é <0,05 mm após o bloqueio em posição (<0,10 mm antes do bloqueio em posição). O bloqueio em posição é efectuado no parafuso de transmissão, quer na parte superior do rolamento (posição B1), quer na extremidade da mesa (posição B2). Botão de aperto, indicador de posição e curso máximo A saída do eixo é roscada para enroscar o manípulo com ou sem indicador de posição (ou o volante, mas não pode ser utilizado com um indicador). O curso máximo é de 100 mm, mas pode ser produzido qualquer curso intermédio. Mesa elevatória compacta, mesa cruzada em miniatura e placa de base Uma versão "eixo Z" permite fixar a mesa apenas pela sua placa de extremidade. Pode ser fixada diretamente no carro de outra mesa para uma montagem YZ. A placa de base permite a montagem em mesas cruzadas XY (ver figura abaixo). Outros produtos da gama de mesas manuais Se o passo de 1 mm for demasiado pequeno para a aplicação (tempo de deslocação demasiado longo), a mesa 309B0 tem um passo de 2 mm e não é muito maior, a rigidez é também maior porque as hastes vão de Ø8 a Ø10.
