Mesa de posicionamento XY Type 309B/C
XYZYZmanual

mesa de posicionamento XY
mesa de posicionamento XY
mesa de posicionamento XY
mesa de posicionamento XY
mesa de posicionamento XY
mesa de posicionamento XY
mesa de posicionamento XY
mesa de posicionamento XY
Guardar nos favoritos
Comparar


Características

Orientação
XY, XYZ, YZ
Tipo
manual
Número de eixos
de 2 eixos, de 3 eixos
Outras características
compacta, de alumínio, com indicador de posição, com fuso de rosca trapezoidal
Curso

MÁX: 200 mm
(7,874 in)

MÍN: 0 mm
(0 in)

Carga

1 kg, 2 kg, 5 kg
(2,2 lb, 4,41 lb, 11,02 lb)

Descrição

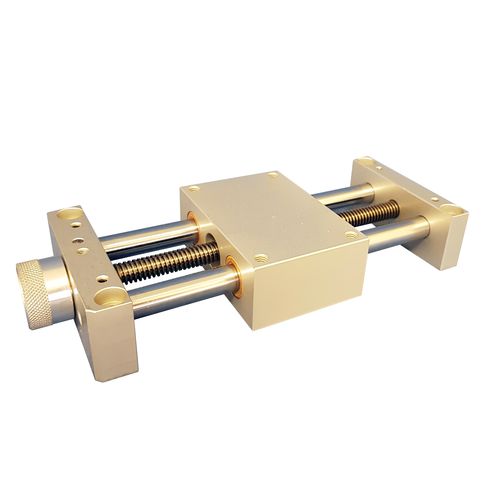

Mesa de posicionamento manual económica accionada por parafuso de avanço. Acionado por botão de aperto. Guiado por 2 hastes sobre rolamentos de bronze. Opções : Indicador de posicionamento Fixação de posição Placa de base (com ou sem régua) Montagem em mesa XY ou YZ Utilização de mesas manuais económicas O acionamento é feito por um botão de aperto fornecido com a mesa. O bloqueio em posição é efectuado no parafuso trapezoidal, quer na posição B1 (acima da placa frontal) quer na posição B2 (na extremidade da placa final), dependendo do acesso e do espaço disponível. A posição é visualizada por um indicador mecânico ou por uma régua na placa de base. A fixação na estrutura é efectuada pelas 2 placas de extremidade (orifícios laminados) ou pela placa de extremidade na versão "eixo Z" para aplicações verticais. A precisão de posicionamento das mesas manuais económicas A precisão de posicionamento axial destas mesas é <0,20 mm (na prática, 0,05 a 0,15 mm), porque a folga axial é em grande parte eliminada após o bloqueio em posição, permanecendo apenas a folga axial do sistema de porca de parafuso trapezoidal, uma vez que a folga no rolamento de transmissão é removida. Uma versão de parafuso de passo fino 100% intercambiável (passo 1 e 1,25 mm) está disponível com a gama 309F. Montagem de mesas manuais em 2 ou 3 eixos Combinação em mesa XY manual: para a criação de uma mesa cruzada XY, as mesas podem ser montadas uma em cima da outra utilizando a placa de base da mesa superior. Combinação em mesa manual YZ: a mesa vertical na versão "Eixo Z" é montada no corpo da mesa horizontal, diretamente ou com roscas adicionais no corpo.

---
