Mesa de posicionamento de passo fino Type 309F

XYYZmanual

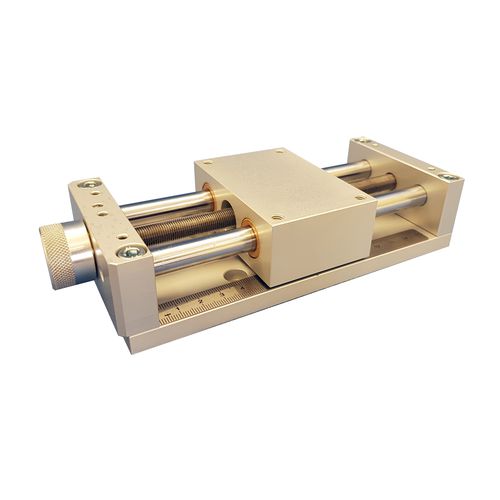

Mesa de posicionamento manual accionada por parafuso métrico de rosca fina. Acionado por botão de aperto. Guiada por 2 hastes sobre rolamentos de bronze. Mesa robusta e económica. Intercambiável com a gama 309B. Opções : Indicador de posição Fixação de posição Placa de base (com ou sem régua) Montagem em mesa XY ou YZ Utilização de mesas de parafusos manuais de passo fino A atuação é feita por um botão de aperto fornecido com a mesa. O bloqueio em posição é efectuado no parafuso métrico, quer na posição B1 (acima da placa frontal) quer na posição B2 (na extremidade da placa final), dependendo do acesso e do espaço disponível. A posição é visualizada por um indicador mecânico ou por uma régua na placa de base. A fixação na estrutura é efectuada pelas 2 placas de extremidade (orifícios laminados) ou pela placa de extremidade na versão "eixo Z" para aplicações verticais. A precisão de posicionamento das mesas manuais de passo fino A precisão de posicionamento axial destas mesas é <0,20 mm (na prática 0,05 a 0,15 mm), porque a folga axial é largamente eliminada após o bloqueio em posição, permanecendo apenas a folga axial do sistema parafuso-porca, uma vez que a folga no rolamento de transmissão é removida. Montagem de mesas manuais em 2 ou 3 eixos Combinação em mesa XY manual: para a criação de uma mesa cruzada XY, as mesas podem ser montadas uma em cima da outra utilizando a placa de base da mesa superior. Combinação em mesa YZ manual: a mesa vertical na versão "Eixo Z" é montada no corpo da mesa horizontal, diretamente ou com roscas adicionais no corpo. Outras possibilidades com a gama de mesas manuais Estas mesmas mesas, 100% intercambiáveis, estão disponíveis em parafuso trapezoidal: o passo é portanto maior, trata-se do tipo 309B/C .
