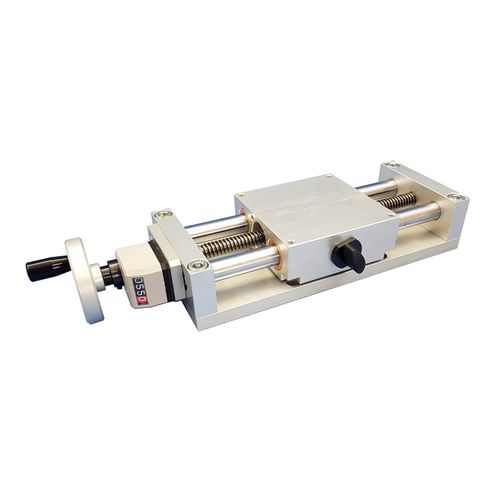

Mesa de posicionamento manual Type 309D/G/L/M

linearde 1 eixode precisão

Mesa de posicionamento manual accionada por parafuso de avanço Guiada por 2 hastes sobre rolamentos de bronze ou casquilhos de esferas Opções : Volante ou manípulo Indicador de posicionamento Fixação de posição Montagem em mesa de posicionamento XY manual Mesas manuais de precisão O guiamento é assegurado por 2 hastes sobre 4 rolamentos de bronze calibrados (folga reduzida) ou 4 casquilhos de esferas para um guiamento sem folga. O comprimento de guia das mesas de corpo longo (309L/M) permite aceitar grandes cargas e binários. A precisão de posicionamento axial destas mesas é <0,15 mm (na prática 0,02 a 0,10 mm). Mas o bloqueio em posição é efectuado no carro, por pressão sobre uma haste de guia, de modo a eliminar a folga axial da porca do parafuso trapezoidal após o bloqueio. Mesas cruzadas manuais XY ou YZ Para a criação de uma mesa cruzada XY, as mesas são montadas uma sobre a outra diretamente pelo corpo (apenas na versão de corpo longo) com a opção 308922 * fazendo furos lisos no corpo de uma mesa. Para combinar 2 mesas em YZ, é preferível utilizar uma mesa elevatória para o eixo Z, montada pela sua extremidade no corpo da mesa horizontal. Volante, indicador e curso máximo das mesas manuais A saída do eixo é roscada para aparafusar diretamente o volante ou o manípulo de aperto com ou sem indicador de posição. Considerar a visualização inversa dos indicadores quando a mesa está montada na vertical. O curso máximo realizável é de 750 mm, podendo ser produzido qualquer curso intermédio. Outras mesas manuais Esta gama completa-se com as mesas elevatórias fixas por 1 extremidade e as mesas com passo invertido (os 2 corpos aproximam-se ou afastam-se simetricamente) e para aplicações simples, recomendamos as mesas económicas.
