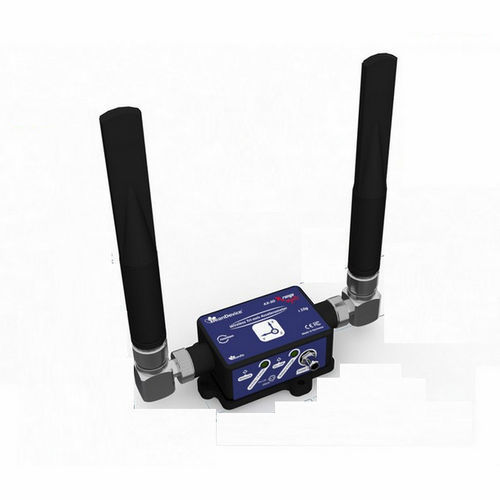

Acelerômetro triaxial Beandevice AX-3D XRange ±2g or ±10g - High Gain Antenna

MEMSsem fioprogramável

Descrição geral do produto:O BeanDevice® 2.4GHz AX-3D XRange é um sensor de vibração sem fios de elevado desempenho concebido para a monitorização industrial da IoT. Ele combina robustez, precisão e conetividade sem fio de longo alcance, destacando-se na análise de vibração em tempo real, manutenção preditiva e monitoramento da saúde estrutural para máquinas, pontes e canteiros de obras.Caraterísticas principais:Sensor de vibração de três eixos de baixo ruído: ± 2g (45 µg / √ Hz) ou ± 10g (100 µg / √ Hz) para monitoramento preciso de vibração IoT em SHM e manutenção preditiva.Conectividade sem fio robusta: 2,4 GHz sem licença para transmissão de dados confiável e de longo alcance em ambientes industriais.Processamento e conformidade em tempo real: Relatório DIN 4150-3 (±2g) via BeanScape® com FFT, PPV e alertas.Filtro Anti-Aliasing: Butterworth de 5ª ordem programável remotamente para dados de vibração limpos e de alta fidelidade e análise FFT.Montagem versátil: Opções de montagem com parafuso ou com parafuso duplo e magnética para uma instalação fácil e segura em qualquer superfície.Opções de antena: Alto ganho para alcance alargado ou radome compacto para configurações difíceis e com espaço limitado.Design durável: Caixa de alumínio à prova de água IP67, leve e protegida contra ESD para uma utilização robusta.Registo de alta capacidade: Armazena 8M de registos e bateria recarregável para uma monitorização ininterrupta.Filtro de hardware incorporado:Equipado com um filtro anti-aliasing de 5ª ordem (programável remotamente) e um filtro IIR de software, o BeanDevice® 2.4GHz AX-3D XRange assegura um funcionamento fiável em ambientes exigentes, tais como estaleiros de construção e monitorização estrutural.Função TimeSync®: Consegue uma sincronização de tempo de ±2,5ms em redes de sensores sem fios, melhorando a fusão de dados e a análise modal.Seleção de antenas de elevado desempenho:Antena Radome: Compacta, robusta, ideal para aplicações com restrições de espaço. Alcance típico: 150 m (LOS), 30-60 m (NLOS).Antena de alto ganho: Optimizada para um alcance máximo. Alcance típico: 400 m (LOS), 60-120 m (NLOS).Opções de montagem para todos os ambientes:Base de montagem de parafuso padrão: Permanente e segura para aplicações de longo prazo. Ideal para configurações industriais, externas ou de alta vibração.Base de modo duplo (adicione -M ao código do produto): Magnética + parafuso num só - sem necessidade de peças extra. Encaixe magnético (fixação de mais de 10 kg) ou aparafuse para permanência. Perfeito para implementações rápidas ou configurações reutilizáveis.Opcional: Suporte de parede de 90° com Bullseye: Alinhamento de precisão para montagem vertical/em parede. Compatível com ambas as bases de montagem.Análise avançada de vibrações com BeanScape® Premium:Monitorização em tempo real: Visualização de dados de vibração e velocidade.Ferramentas de análise abrangentes: FFT (Fast Fourier Transform), PPV (Peak Particle Velocity) e medições de velocidade.Relatórios automatizados: Resultados FFT com valores PPV e relatórios de análise de velocidade em conformidade com as normas DIN 4150-3.Alertas proactivos: Gera automaticamente notificações de alarme por correio eletrónico quando os limiares de disparo são excedidos.Aplicações:Monitorização de vibrações no solo em estaleiros de construçãoMedições dinâmicas para material circulanteTeste e medição para material circulanteMonitorização do estado de saúde estrutural (SHM) para edifícios e infra-estruturasAnálise de vibrações para manutenção preditiva e diagnósticoComparado com a versão standard, o modelo XRange proporciona uma capacidade de registo de dados melhorada e suporta montagem com parafusos e magnética para maior flexibilidade de instalação.Especificações técnicas:Sensor de vibração tri-axial sem fios de elevado desempenho baseado na tecnologia MEMSVisualização em tempo real da FFT e da velocidadeRelatório automático em conformidade com a norma DIN4150-3 (Excel, PDF e Word) com valores de FFT, PPV e velocidade (versão de ± 2 g com BeanScape® 2.4GHZ Premium)Modos de medição avançados: monitorização contínua ou modo de disparo de eventosAlcance sem fios: Antena de alto ganho: 400m máx. LOS, 60-120m (NLOS); Antena integrada de baixo perfil: 150m máx., 30-60m (NLOS)Faixa de medição: ± 2g ou ± 10gDensidade de ruído muito baixa: 45 µg/√Hz (versão ± 2g), 100 µg/√Hz (versão ± 10g)Taxa de amostragem máxima: 3 KSPS (se 1 canal estiver ativado)Anti-aliasing Hardware Butterworth filter (5th order) com uma frequência de corte programável de 1 Hz a 2 KHzEmbedded Data Logger: até 8 milhões de pontos de dados (com datação de eventos)Bateria recarregável de polímero de lítio integrada com carregador de bateria industrial (8-28VDC)Caixa de alumínio à prova de água (IP67 | Nema 6) (dimensões Lxlxh: 100x71x38 mm)Processo de montagem: montagem com parafusos ou montagem magnéticaFunção TimSync: Sincronização de tempo através das redes de sensores sem fios com uma precisão de ±2,5 msEspecificações do acelerómetro:Tecnologia de acelerómetro: Tecnologia MEMS precisa e de baixa potênciaResolução do sensor: Versão ±2g: 0,1mg; Versão ±10g: 0,3mgNão linearidade típica (escala completa, @ 25°C): ±0,1%Conversor analógico-digital: 16 bits, arquitetura SAR com compensação de temperaturaResposta de frequência do sensor (-3 dB): DC a 800 HzDensidade espetral de ruído: ±2g Versão: 45 µg/√Hz; versão ±10g: 100 µg/√HzVariação do desvio zero-g do RT sobre a temperatura: ±0,1 mg/°CVariação da sensibilidade do RT sobre a temperatura: versão ±2g: ±0,01 %/°C (XY), ±0,02 %/°C (Z); versão ±10g: ±0.01 %/°Erro de desvio de offset: ±2g Versão: 2mg; ±10g Versão: ±0,2% (XY), ±0,1% (Z)Erro de sensibilidade: ±2g Versão: ±1,25% (X-Y), ±0,2% (Z); ±10g Versão: ±1,6% (X-Y), ±0,2% (Z)Sensibilidade de eixo cruzado: 1%Filtro de hardware anti-aliasing: Filtro Butterworth de 5ª ordem - frequência de corte: 1 Hz a 2000 Hz programável remotamente (BeanScape®)Especificações de RF:Pilha de protocolos sem fios: Tecnologia de rádio de 2,4Ghz ultra-potente e sem licença (IEEE 802.15.4E)Topologia WSN: Ponto-a-ponto / EstrelaTaxa de dados: 250 Kbits/sCaracterísticas de RF: ISM 2.4GHz - 16 canais. Arquitetura de diversidade de antenas concebida pela BeanAir®Potência TX: +18 dBmSensibilidade do recetor: -104 dBmAlcance máximo do rádio: Antena de alto ganho: 400 m máx. (LOS), 60-120 m (NLOS); Antena de radome integrada: 150 m máx. (LOS), 30-60 m (NLOS)Diversidade de antenas: Versão de antena de alto ganho: 2 x antena tipo N 5dBi, IP67; Versão de antena de radome: 2 x antena 1,9 dBi, IP67Mecânica e ambiente:Caixa: Alumínio AL6061 & Caixa à prova de águaDimensões em mm (CxLxA): 100 x 71 x 38 (sem antenas Radome, com ilhó de montagem)Peso (com bateria interna & Antena Radome): 240g (montagem em parafuso), 265g (montagem magnética)Peso (com bateria interna & Antena de Alto Ganho): 440g (montagem com parafusos), 465g (montagem magnética)Resistência a choques: 150g durante 50 msTemperatura de funcionamento: -40 °C a +60 °C (é necessária uma proteção solar para exposição direta ao sol)Humidade máxima: 90 %RHNormas e certificações de rádio: Diretiva de rotulagem CE R&TTE (rádio) ETSI EN 300 328, FCC (América do Norte), ARIB STD-T66 Ver 3.6, ROHS - Diretiva 2002/95/CEPlaca de base: Alumínio anodizado preto AL 7075 com montagem robusta em três pontosOpção de montagem com parafusos: 3 parafusos, dimensão M5. Binário de montagem 5 ±1NmOpção de montagem com íman: o dispositivo deve ser montado numa superfície de açoClassificação IP|NEMA: IP67 | Nema 6Acessórios incluídos:1x íman para ligar/desligar o dispositivo1x tampa M8 para a fonte de alimentaçãoAcessórios e serviços opcionais:Fonte de alimentação externa: Ligação à parede, fonte de alimentação comutada 12V @ 1,25A com ficha M8 selada (IP67/Nema 6)Montagem do suporte: suporte de 90° para BeanDevice (smartsensor Xrange) com 4 parafusos M5 + porca de fixaçãoCabo de extensão M8 para fonte de alimentação externa: Cabo moldado com ficha macho M8-3pins, PVC com proteção de blindagem, IP67 | Nema 6, Comprimento do cabo: 2m, 5m, 10mCertificado de calibração fornecido pela Beanair Sensors (método de calibração estática em placa de superfície de granito DIN876)
