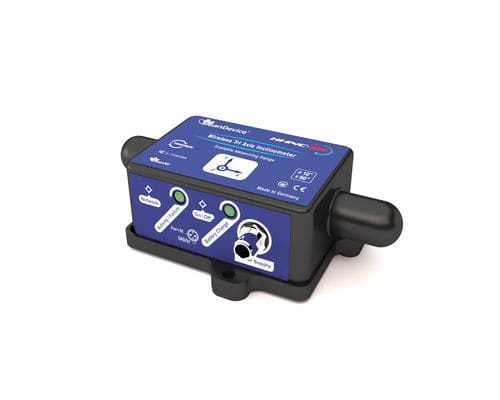

Sensor de inclinação triaxial HI-INC SR

rádioIoTMEMS

Descrição do produto:O BeanDevice® HI-INC SR é um sensor inclinómetro tri-axial sem fios de elevado desempenho baseado na tecnologia MEMS, concebido para sistemas de monitorização industrial. Possui uma gama de medição escalável (±10° e ±90°, com ajuste automático da gama em função da aplicação) e proporciona uma precisão excecional (±0,01° para a gama de ±10° e ±0,02° para a gama de ±90°). O dispositivo incorpora também um sensor de temperatura localizado na base do dispositivo para monitorizar a temperatura do equipamento ou da estrutura.Caraterísticas principais:Inclinómetro tri-axial sem fios de elevado desempenho com alcance escalável: ±10° (precisão de ±0,01°) e ±90° (precisão de ±0,02°)Sensor de temperatura incorporado para compensação da temperatura em tempo real e monitorização do estado do equipamento/estruturaConectividade sem fios robusta: 2,4 GHz sem licença para uma transmissão de dados fiável e de longo alcance em ambientes industriais (IEEE 802.15.4E)Montagem versátil: Opções de montagem com parafuso ou com parafuso duplo e magnética para uma instalação fácil e segura em qualquer superfícieOpções de antena: Alto ganho para alcance alargado ou radome compacto para configurações difíceis e com espaço limitadoDesign durável: Caixa de alumínio à prova de água IP67, leve e protegida contra ESD para uma utilização robustaRegisto de elevada capacidade: Armazena até 8 milhões de registos e inclui uma bateria recarregável para uma monitorização ininterruptaSelecções de antenas de elevado desempenho:Antena de radome: Compacta, robusta, ideal para aplicações com restrições de espaço. Alcance sem fios típico: 150 m (linha de visão), 30-60 m (sem linha de visão)Antena de alto ganho: Optimizada para um alcance máximo, até 400 m (linha de vista), 60-120 m (sem linha de vista)Opções de montagem:Base de montagem de parafuso standard: Permanente e segura para aplicações de longo prazo, ideal para configurações industriais, externas ou de alta vibraçãoBase de modo duplo (adicione -M ao código do produto): Magnética + aparafusada numa só, encaixe magnético (fixação de mais de 10 kg) ou aparafusada para permanência, perfeita para implementações rápidas ou configurações reutilizáveisOpcional: suporte de parede de 90° com bullseye para alinhamento de precisão para montagem vertical/parede, compatível com ambas as bases de montagemSoftware e integração:Vem com uma versão complementar do BeanScape® 2.4GHz Lite para visualização de dados em tempo real e registo/backups de dados em formato CSVSuporta integração com sistemas de terceiros através do protocolo Modbus TCP/RTU/ASCII (via BeanGateway®)Aplicações:TopografiaMonitorização da saúde estrutural (SHM)Teste e mediçãoMonitorização de travessas ferroviáriasMonitorização de pontesMonitorização de estações de base de antenasMonitorização de navios de cargaMonitorização de estaleiros de construçãoEspecificações técnicas:Tecnologia de inclinómetro: Tecnologia MEMS precisa e de baixo consumo de energiaFaixa de medição escalável: Selecionável pelo utilizador ±10° ou ±90°, com ajuste automático do alcanceResolução do sensor: 0.0055°Densidade de ruído: Faixa de ±10°: 0.0007 °/√Hz (Y), 0,008 °/√Hz (X, Z); faixa de ±90°: 0.0012 °/√Hz (todos os eixos)Precisão do sensor: ±0,01° para a faixa de ±10°, ±0,02° para a faixa de ±90°Dependência de temperatura da sensibilidade: ±0,1 % (-25°C a +85°C)Desvio de tempo de vida do offset (@25°C): ±0,08°Resposta de frequência do sensor (-3 dB): DC a 10 Hz (±10°), DC a 40 Hz (±90°, faixa automática), DC a 70 Hz (±90°)Calibração: Calibração de fábrica para ±10° e ±90°, definições guardadas na memória flash do sensor, possibilidade de recalibração pelo utilizador ou por um laboratório externoSensor de temperatura integrado: Faixa: -40°C a +60°C, Resolução: ±0,06°C, Precisão: ±1°CPilha de protocolos sem fio: IEEE 802.15.4E, ISM 2.4GHz, 16 canais, taxa de dados de 250 Kbits/s, potência TX de +18 dBm, sensibilidade do recetor de -104 dBmAlcance máximo de rádio: Antena de alto ganho: 400 m (LOS), 60-120 m (NLOS); Antena de radome: 150 m (LOS), 30-60 m (NLOS)Diversidade de antenas: Alto ganho: 2 x Antena tipo N 5dBi, IP67; Radome: 2 x Antena 1,9 dBi, IP67Registo de dados incorporado: Até 8 milhões de pontos de dados, 20 minutos para descarregar a memória completa sem fiosFunção TimeSync: Exatidão da sincronização do relógio ±2,5 ms (a 25°C), tolerância do cristal ±10ppmCaixa: Alumínio AL6061, à prova de água IP67 (Nema 6), dimensões 100 x 71 x 38 mm (sem antenas), peso: 240g (montagem por parafuso, radome), 265g (magnético, radome), 440g (parafuso, alto ganho), 465g (magnético, alto ganho)Resistência ao choque: 150g durante 50 msTemperatura de funcionamento: RB: -40°C a +60°C; XT: -40°C a +75°C (descarga da bateria)Humidade máxima: 90 %RHCertificações: CE, FCC, ARIB STD-T66 Ver 3.6, ROHSPlaca de base: Alumínio anodizado preto AL 7075, montagem robusta em três pontos, montagem com parafusos (3 x M5, 5 ±1Nm), montagem com íman (superfície de aço)Fonte de alimentação: Bateria recarregável de polímero de lítio integrada (2 Ah), carregador de bateria industrial (8-28VDC), proteção contra sobretensão/sobrecorrente/curto-circuito/subtensão, monitorização da temperatura da bateria, consumo de corrente: 30-40 mA (aquisição), 55 mA (transmissão de rádio), Acessórios incluídos:1x Íman para ligar/desligar o dispositivo1x Tampa M8 para fonte de alimentaçãoAcessórios opcionais:Fonte de alimentação externa (ficha de parede, modo de comutação 12V @ 1.25A, ficha M8 selada, IP67)Sistema solar autónomo (várias referências para as versões RB e XT)Célula primária externa em caixa estanque IP67 (caixa de bateria com 3 células Li-SOCL2 de 6500mAh, Ref: PRIM-XTENDER)Suporte de 90° para montagem (Ref: SMART-BRACK-MNT)Cabos de extensão M8 (2m, 5m, 10m, Ref: CBL-M8-2M, CBL-M8-5M, CBL-M8-10M)Certificado de calibração (Ref: CERT-CAL-SMART)Garantia: 2 anos de garantia limitada para defeitos devidos a materiais ou mão de obra defeituosos.
