Acelerômetro triaxial AX-3D SR

MEMSsem fiocompacto

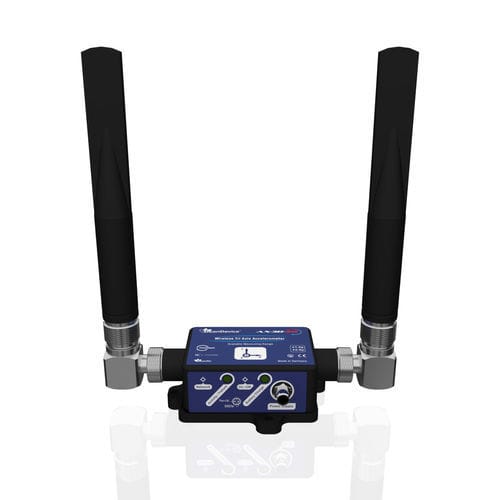

Descrição do produto:O BeanDevice® 2.4GHz AX-3D SR é um sensor de vibração sem fios de vanguarda que oferece uma gama de medição escalável (±1,2G e ±2,4G, com ajuste automático da gama com base nos requisitos da sua aplicação). Este dispositivo de alto desempenho oferece uma precisão excecional (± 1 mg para ± 1,2G e ± 2 mg para ± 2,4G a 1 Hz) e possui um sensor de temperatura integrado (localizado na base do dispositivo) para monitorar a temperatura de seu equipamento ou estruturas.Caraterísticas principais:Sensor de vibração de eixo triplo de ruído ultrabaixo com faixa escalonável: ± 1,2g (20 µg / √ Hz) e ± 2,4g (32 µg / √ Hz) para monitoramento preciso de vibração IoT em SHM e manutenção preditiva.Processamento e conformidade em tempo real: Relatório DIN 4150-3 (± 2g) via BeanScape® Premium com FFT, PPV e alertas.Sensor de temperatura embutido: Permite a compensação da temperatura em tempo real e a monitorização do estado do equipamento/estrutura.Conectividade sem fios robusta: 2,4 GHz sem licença para uma transmissão de dados fiável e de longo alcance em ambientes industriais.Montagem versátil: Opções de montagem com parafuso ou com parafuso duplo e magnética para uma instalação fácil e segura em qualquer superfície.Opções de antena: Alto ganho para maior alcance ou radome compacto para configurações difíceis e com espaço limitado.Design durável: Caixa de alumínio à prova de água IP67, leve e protegida contra ESD para uma utilização robusta.Registo de alta capacidade: Armazena registos de 8M e bateria recarregável para monitorização ininterrupta.Selecções de antenas de elevado desempenho:Antena de radome: Compacta, robusta, ideal para aplicações com restrições de espaço. Alcance sem fios típico: 150 m (linha de visão), 30-60 m (sem linha de visão).Antena de alto ganho: Optimizada para um alcance máximo, até 400 m (linha de vista), 60-120 m (sem linha de vista).Opções de montagem:Base de montagem de parafuso standard: Permanente e segura para aplicações de longo prazo. Ideal para configurações industriais, externas ou de alta vibração.Base de modo duplo (adicione -M ao código do produto): Magnética + parafuso num só - não são necessárias peças extra. Encaixe magnético (fixação de mais de 10 kg) ou aparafuse para permanência. Opcional: Suporte de parede de 90° com Bullseye para alinhamento preciso para montagem vertical/em parede. Compatível com ambas as bases de montagem.Análise avançada de vibrações com o BeanScape® Premium:Monitorização em tempo real: Visualização de dados de vibração e velocidade.Ferramentas de análise abrangentes: Inclui FFT (Fast Fourier Transform), PPV (Peak Particle Velocity) e medições de velocidade.Relatórios automatizados: Resultados FFT com valores PPV e relatórios de análise de velocidade em conformidade com as normas DIN 4150-3.Alertas proactivos: Gera automaticamente notificações de alarme por correio eletrónico quando os limites de disparo são excedidos.Aplicações:Monitorização de vibrações no solo em estaleiros de construçãoMedições dinâmicas para material circulanteTeste e medição para material circulanteMonitorização do estado de saúde estrutural (SHM) para edifícios e infra-estruturasAnálise de vibrações para manutenção preditiva e diagnósticoEspecificações técnicas:Tecnologia de acelerómetro: Tecnologia MEMS precisa e de baixa potênciaFaixa de medição escalável: ±1,2g ou ±2,4g selecionável pelo utilizador, com ajuste automático da faixaResolução do sensor: 0.167 mg (±1,2g), 0,333 mg (±2,4g)Densidade de ruído: 20 µg/√Hz (±1,2G), 32 µg/√Hz (±2,4G)Precisão do sensor: ±1,1mg (±1,2g), ±1,8mg (±2,4g)Dependência de temperatura da sensibilidade: ±0,1%Desvio de tempo de vida do offset: ±4mgResposta de frequência do sensor (-3 dB): DC a 40 Hz (±1,2g), DC a 70 Hz (±2,4g)Calibrado de fábrica para ambas as faixas com configurações de calibração armazenadas na memória Flash do sensorFaixa de temperatura: -40°C a +60°CResolução de medição: ±0,06°CPrecisão do sensor: ±0,5°CPilha de protocolos sem fio: IEEE 802.15.4E, banda ISM de 2,4 GHz, 16 canaisTaxa de dados: 250 Kbits/sPotência TX: +18 dBmSensibilidade do recetor: -104 dBmAlcance máximo do rádio: Antena de alto ganho: 400 m máx. (LOS), 60-120 m (NLOS); Antena de radome integrada: 150 m máx. (LOS), 30-60 m (NLOS)Diversidade da antena: Versão de antena de alto ganho: 2 x antena tipo N 5dBi, IP67; Versão de antena de radome: 2 x antena 1,9 dBi, IP67Registo de dados integrado: até 8 milhões de pontos de dadosTransferência de dados sem fios: 20 minutos para descarregar a memória completa (tempo médio)Precisão de sincronização do relógio: ±2,5 ms (a 25°C)Caixa: Alumínio AL6061 & Caixa à prova de água, IP67 | Nema 6Dimensões: 100 x 71 x 38 mm (sem antenas Radome, com ilhós de montagem)Peso: 240g (montagem de parafuso, Radome), 265g (montagem magnética, Radome), 440g (montagem de parafuso, Alto Ganho), 465g (montagem magnética, Alto Ganho)Resistência a choques: 150g durante 50 msTemperatura de funcionamento: -40°C a +60°C (bateria interna), -40°C a +75°C (fonte de alimentação externa, durante a descarga da bateria)Humidade máxima: 90 %RHNormas e certificações de rádio: CE, FCC, ARIB STD-T66 Ver 3.6, ROHSPlaca de base: Alumínio anodizado preto AL 7075 com montagem robusta em três pontosMontagem: Montagem com parafusos (3 parafusos, M5, binário 5 ±1Nm) ou montagem com íman (superfície de aço)Carregador de bateria integrado: Ião de lítio, 2 Ah, com monitorização e protecções de bateria de alta precisãoConsumo de corrente: 30-40 mA (aquisição de dados), 55 mA @ 18dBm (transmissão de rádio), Fonte de alimentação externa: 8-28VDC com proteção contra inversão de polaridadeProtecção ESD: IEC-61000-4-2: ESD 30kV(Ar), 30kV (Contacto)Proteção contra picos de tensão: >28VDC (600W durante 10us max)Acessórios incluídos:1x Íman para ligar/desligar o dispositivo1x Tampa M8 para a fonte de alimentaçãoAcessórios e serviços opcionais:Fonte de alimentação externa: Ligação à parede, fonte de alimentação comutada 12V @ 1,25A com ficha M8 selada (IP67/Nema 6)Sistema solar autónomo: Painel solar de alta eficiência com controlador de carregamento solar e bateria de chumbo-ácidoMontagem em suporte: suporte de 90° para BeanDevice (smartsensor Xrange) com 4 parafusos M5 + porca de fixaçãoCabo de extensão M8 para fonte de alimentação externa: Cabo moldado com ficha macho M8-3pins, PVC com proteção de blindagem, IP67, comprimentos: 2m, 5m, 10mCertificado de calibração fornecido pela Beanair Sensors
