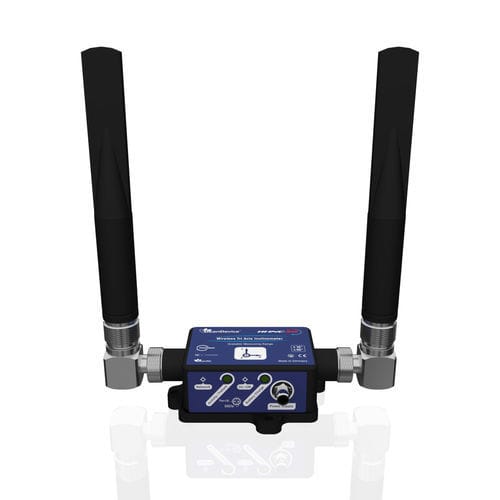

Sensor de inclinação triaxial HI-INC-SR

rádioponto-a-ponto (P2P)MEMS

Visão geral do produto O BeanDevice® HI-INC SR é um inclinómetro de três eixos sem fios de elevado desempenho, concebido com uma gama de medição escalável (±10° e ±90°, com ajuste automático da gama, dependendo da aplicação). Proporciona uma precisão excecional, oferecendo uma exatidão de até ±0,01° para a gama de ±10° e ±0,02° para a gama de ±90°. Além disso, incorpora um sensor de temperatura integrado, localizado na base do dispositivo, para monitorizar a temperatura do seu equipamento ou estrutura. Caraterísticas principais

• Inclinómetro tri-axial sem fios de elevado desempenho com alcance escalável: ±10° (precisão de ±0,01°) e ±90° (precisão de ±0,02°)
• Sensor de temperatura incorporado: Permite a compensação da temperatura em tempo real e a monitorização do estado do equipamento/estrutura
• Conectividade sem fios robusta: 2,4 GHz sem licença para uma transmissão de dados fiável e de longo alcance em ambientes industriais
• Montagem versátil: Opções de montagem com parafuso ou com parafuso duplo e magnética para uma instalação fácil e segura em qualquer superfície
• Opções de antena: Alto ganho para maior alcance ou radome compacto para configurações difíceis e com espaço limitado
• Design durável: Caixa de alumínio à prova de água IP67, leve e protegida contra ESD para uma utilização robusta
• Registo de alta capacidade: Armazena 8M de registos e bateria recarregável para monitorização ininterrupta

Seleções de antenas de alto desempenho As nossas soluções de antenas foram concebidas para fornecer uma conetividade sem fios fiável numa variedade de ambientes operacionais:

• Antena Radome: Compacta, robusta, ideal para aplicações com restrições de espaço. Alcance sem fio típico: 150 m (linha de visão), 30-60 m (sem linha de visão)
• Antena de alto ganho: Otimizada para alcance máximo, até 400 m (linha de visão), 60-120 m (sem linha de visão)

Opções de montagem para todos os ambientes Implante seu sensor de forma mais rápida e inteligente com soluções de montagem versáteis - projetadas para qualquer superfície, qualquer ambiente e sem problemas de instalação.

• Base de montagem de parafuso padrão: Permanente e segura para aplicações de longo prazo. Ideal para configurações industriais, externas ou de alta vibração.
• Base de modo duplo (adicione -M ao código do produto): Magnética + parafuso numa só - não são necessárias peças extra. Encaixe magnético (fixação de mais de 10 kg) ou parafuso para permanência. Perfeito para implementações rápidas ou configurações reutilizáveis.
• Opcional: Suporte de parede de 90° com Bullseye: Alinhamento de precisão para montagem vertical/parede. Compatível com ambas as bases de montagem.

Software e integração O BeanDevice® HI-INC SR vem com uma versão complementar do BeanScape® 2.4GHz Lite, que oferece:

• Visualização de dados em tempo real para monitoramento rápido no local
• Registro de dados e backups em formato CSV, permitindo fácil análise e geração de relatórios
• Integração com sistemas de terceiros via protocolo Modbus TCP/RTU/ASCII (via BeanGateway®)

Aplicações O BeanDevice® HI-INC SR é adequado para uma ampla gama de casos de uso, incluindo:

• Levantamento Topográfico
• Monitorização do Estado Estrutural (SHM)
• Teste e Medição
• Monitorização de Travessas Ferroviárias
• Monitorização de Pontes
• Monitorização de Estações Base de Antenas
• Monitorização de Navios de Carga
• Monitorização de Estaleiros de Construção

Acessórios Incluídos

• 1x Íman para ligar/desligar o dispositivo
• 1x Tampa M8 para a fonte de alimentação

Acessórios e Serviços Opcionais

• Fonte de alimentação externa: Fonte de alimentação comutada de 12V @ 1.25A com ficha M8 selada (IP67/Nema 6)
• Sistema Solar Standalone: Painel solar de alta eficiência com controlador de carregamento solar e bateria de chumbo-ácido (várias referências para as versões XT e RB)
• Célula primária externa numa caixa IP67 à prova de água: Caixa de bateria IP67 à prova de água para aplicações de monitorização a longo prazo, compatível com as versões XT e RB
• Montagem em suporte: suporte de 90° para BeanDevice (smartsensor Xrange) com 4 parafusos M5 + contraporca
• Cabo de extensão M8 para alimentação externa: Cabo moldado com ficha macho M8-3pins, disponível nos comprimentos de 2m, 5m e 10m
• Certificado de calibração fornecido pela Beanair Sensors (método de calibração estática em placa de superfície de granito DIN876)

Especificações Técnicas Especificações do sensor Tecnologia de inclinómetro: Tecnologia MEMS precisa e de baixa potência Gama de medição escalável: gama selecionável pelo utilizador ±10° ou ±90°, com ajuste automático da gama dependendo da aplicação Resolução do sensor: 0.0055° Densidade do ruído: para a gama de ±10°: 0.0007 °/√Hz no eixo Y, 0,008 °/√Hz nos eixos X, Z; para a faixa de ±90°: 0.0012 °/√Hz em todos os eixos Precisão do sensor (escala completa, a 25°C, modo de medição estática a cada 2s): ±0,01° para a gama de medição de ±10°, ±0,02° para a gama de medição de ±90° Dependência da sensibilidade em relação à temperatura (gama de temperaturas -25°C a +85°C): ±0,1 % Desvio do desvio durante o tempo de vida (@25°C): ±0,08 ° Resposta em frequência do sensor (-3 dB): DC a 10 Hz para a gama de medição de ±10°, DC a 40 Hz para a gama de medição de ±90° (gama automática), DC a 70 Hz para a gama de medição de ±90° Calibração: Calibrado de fábrica para as gamas de ±10° e ±90°, com as definições de calibração guardadas na memória Flash do sensor. Método de calibração utilizado: Calibração back-to-back com um sensor de referência. Os procedimentos de recalibração estão disponíveis no sítio Web e o sensor pode ser recalibrado pelo utilizador ou por um laboratório externo. Sensor de temperatura integrado Faixa de temperatura: -40°C a +60°C Resolução da medição: ±0,06°C Precisão do sensor: ±1°C Definições configuráveis a partir do software BeanScape® 2.4GHz Modo de aquisição de dados: Aquisição de dados estática: Aquisição de dados estática: Aquisição de dados de baixo ciclo de funcionamento (LDCDA) e modo de alarme (com base em limiares de alarme). Batimento cardíaco da medição de 1s a 24 horas. Aquisição de dados dinâmica (não disponível em dispositivos com extensão de ref. XT): Modo Streaming e S.E.T. (Streaming com acionamento de evento) Limiar de alarme: Alarmes de três níveis: Alerta < Ação < Alarme Taxa de amostragem (em modo de fluxo contínuo e S.E.T.): Mínimo: 1 SPS; Máximo: 20 SPS em cada eixo para faixa de medição de ±10° (Static e Auto Range), para faixa de medição de ±90° (Auto Range); Máx: 80 SPS em cada eixo para a gama de medição de ±90° (Gama estática) Gama de medição escalável: ±10°, ±90° e ±10°/±90° automático Modo de energia: Modo de poupança de bateria e modo de alimentação ativa (não disponível na versão XT, fonte de alimentação externa) Especificações de RF Pilha de protocolos sem fios: Tecnologia de rádio de 2,4Ghz ultra-potente e sem licença (IEEE 802.15.4E) Topologia WSN: Ponto-a-ponto / Estrela Taxa de dados: 250 Kbits/s Caraterísticas RF: ISM 2.4GHz - 16 canais. Arquitetura de diversidade de antenas concebida pela BeanAir® Potência TX: +18 dBm Sensibilidade do recetor: -104 dBm Alcance máximo do rádio: Antena de alto ganho: 400m máx. (L.O.S., antena apontada para a posição vertical, BeanGateway instalado num mastro de 10 metros de altura), 60-120m (N.L.O.S.); Antena de radome integrada: 150m máx. (L.O.S.), 30-60m (N.L.O.S.) Antena: Diversidade de antenas; Versão de antena de alto ganho: 2 x antena tipo N 5dBi, IP67; Versão de antena de radome: 2 x antena 1,9 dBi, IP67 Registador de dados incorporado Capacidade de armazenamento: até 8 milhões de pontos de dados Descarregamento de dados sem fios: 20 minutos para descarregar a memória completa (tempo médio) Função TimeSync: Sincronização do relógio através das redes de sensores sem fios (WSN) Precisão da sincronização do relógio: ±2,5 ms (a 25°C) Especificações do cristal: Tolerância ±10ppm, estabilidade ±10ppm Ambiente e mecânica Caixa: Caixa de alumínio AL6061 e à prova de água Dimensões em mm (CxLxA): 100 x 71 x 38 (sem antenas Radome, com ilhó de montagem) Peso (com bateria interna e antena de radome): 240 g (montagem com parafusos), 265 g (montagem magnética) Peso (com bateria interna e antena de alto ganho): 440g (montagem com parafusos), 465g (montagem magnética) Resistência a choques: 150g durante 50 ms Temperatura de funcionamento: RB: Bateria interna recarregável: -40°C a +60°C; XT: Fonte de alimentação externa: -40°C a +75°C durante a descarga da bateria. Deve ser utilizada uma proteção solar se o sensor for exposto à radiação solar direta Humidade máxima: 90 %RH Normas e certificações de rádio: Diretiva de rotulagem CE R&TTE (rádio) ETSI EN 300 328, FCC (América do Norte), ARIB STD-T66 Ver 3.6, ROHS - Diretiva 2002/95/CE Placa de base: Alumínio anodizado preto AL 7075 com montagem robusta em três pontos. Opção de montagem com parafusos: o dispositivo deve ser montado numa superfície plana e lisa com 3 parafusos, dimensão M5. Binário de montagem 5 ±1Nm. Opção de montagem com íman: o dispositivo deve ser montado numa superfície de aço. Classificação IP|NEMA: IP67 | Nema 6 Alimentação eléctrica Carregador de bateria integrado: Carregador de bateria de iões de lítio integrado com monitorização de bateria de alta precisão (proteção contra sobretensão/sobrecorrente/circuito curto/subtensão, monitorização da temperatura da bateria) Consumo atual a 3,3V: Durante a aquisição de dados: 30 A 40 mA; Durante a transmissão de rádio: 55 mA a 18dBm; Durante o modo de poupança de bateria: < 30 µA Fonte de alimentação externa: 8-28VDC com proteção contra polaridade inversa; IEC-61000-4-2: ESD 30kV(Ar), 30kV (Contacto); Proteção contra sobretensão > 28VDC (600W durante 10us máx.) Bateria recarregável: 2 Ah, bateria de polímero de lítio Caraterísticas / Especificações Técnicas

• Sensor de inclinómetro tri-axial sem fios baseado em tecnologia MEMS
• Alcance escalável: ±10° ou ±90° com ajuste automático de alcance
• Alta resolução: 0.0055°
• Alta precisão: ±0,01° para o alcance de ±10°, ±0,02° para o alcance de ±90°
• Tecnologia de rádio de 2,4Ghz ultra-potente e sem licença (IEEE 802.15.4E)
• Alcance sem fios: Antena de alto ganho: 400m max LOS, 60-120m (N.L.O.S.); Antena integrada de baixo perfil: 150m max, 30-60m (N.L.O.S.)
• Taxa de amostragem máxima: 80 amostras por segundo (configuração de intervalo de ±90°)
• Sensor de temperatura integrado para monitorização da temperatura do equipamento/estrutura
• Ligar/desligar sem contacto para uma instalação mais rápida e segura
• Consumo de corrente no modo de poupança de bateria: < 40uA @3.3V
• Registador de dados integrado: até 8 milhões de pontos de dados (com datação de eventos)
• Bateria recarregável de polímero de lítio integrada com carregador de bateria industrial (8-28VDC)
• Caixa de alumínio à prova de água (IP67 | Nema 6) (dimensões Lxlxh: 100x71x38 mm)
• Processo de montagem: montagem por parafuso ou montagem magnética
