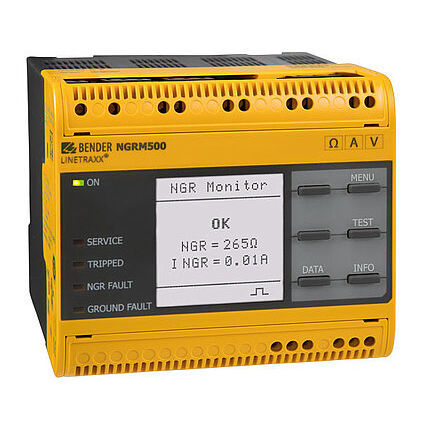

Sistema de monitoramento de resistência de ligação de terra LINETRAXX® NGRM500

de rede de distribuição de energiade mediçãoEthernet

O NGRM500 destina-se apenas a ser utilizado em sistemas ligados à terra de alta resistência. Nestes sistemas, o NGRM500 monitoriza: a corrente através da resistência de ligação neutra à terra (NGR), a tensão entre o ponto estrela do transformador e a terra (queda de tensão através do NGR), o estado do NGR. Para cumprir os requisitos das normas aplicáveis, devem ser efectuadas definições de parâmetros personalizados no dispositivo para o configurar para o equipamento e condições de funcionamento locais. Caraterísticas Determinação da RNGR com métodos de medição passivos e activos Monitorização contínua da RNGR mesmo que a instalação esteja desenergizada; Alarme ou disparo em caso de defeito à terra Monitorização da corrente INGR Monitorização da tensão UNGR Comunicação Ethernet Servidor Web Seleção do idioma (alemão, inglês GB e US, espanhol, francês) Botão de teste (interno, externo) com/sem disparo Análise FFT dos sinais de medição Pulsador para localização manual de defeitos à terra Relé para deteção de defeitos à terra e defeitos de resistência Relé para paragem da instalação após um tempo configurável Pode ser combinado com o RCMS... para a desativação automática de alimentadores Interface gráfica do utilizador Ampla gama de tensões de alimentação Gama de utilização até 2000 m AMSL Memória de falhas/histórico Saída analógica dos valores medidos (0...10 V, 4...20 mA, etc., parâmetros selecionáveis) Proteção por palavra-passe Disparo por RMS, sinal de componente fundamental ou harmónicos Deteção de falhas de terra AC e DC
