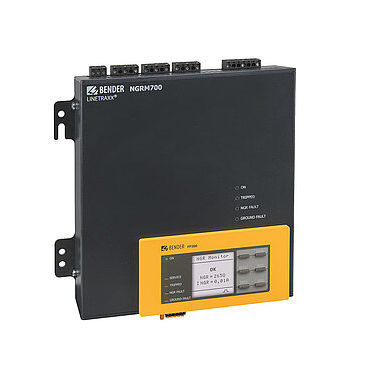

Dispositivo de monitoramento de resistência de ligação de terra LINETRAXX® NGRM700

de falhas de aterramentocontínuo

Completamente configurável Concebido para uma fácil adaptação Interface de utilizador multilingue Pode funcionar em sistemas a 5000 m acima do nível do mar sem desclassificação O NGRM700 é um dispositivo avançado que permite a monitorização contínua do NGR para fornecer todas as informações necessárias sobre a ligação à terra do sistema. O NGRM700 monitoriza o valor da resistência do resistor de ligação à terra do neutro (NGR) e a corrente de falha que flui através do NGR em sistemas ligados à terra de alta resistência (HRG). O relé ideal para proteger os sistemas HRG e para fornecer uma visão geral abrangente. O relé pode ser ligado ao sistema de supervisão ou diretamente à rede de comunicação. O NGRM700 permite ao utilizador satisfazer os requisitos locais. Caraterísticas Determinação da RNGR com métodos de medição passivos e activos Monitorização contínua da RNGR mesmo que a instalação esteja desenergizada; Alarme ou disparo em caso de defeito à terra Monitorização da corrente INGR Monitorização da tensão UNGR Indicação de defeito fase-terra (opcional; até 690 V acoplamento direto, caso contrário através de transformadores de potencial) Comunicação Ethernet Servidor Web Seleção de idioma (alemão, inglês GB e US, espanhol, francês) Botão de teste (interno, externo) com/sem disparo Análise FFT dos sinais de medição Pulsador para localização manual de defeitos à terra Relé para deteção de defeitos à terra e defeitos de resistência Relé para paragem da instalação após um tempo configurável Pode ser combinado com o RCMS... para a desativação automática de alimentadores Interface gráfica com o utilizador Ampla gama de tensões de alimentação (24 a 240 Vac/Vdc) Gama de utilização até 5000 m AMSL Memória de falhas/histórico Saída analógica dos valores medidos (0...10 V, 4...20 mA, etc., parâmetros selecionáveis)
