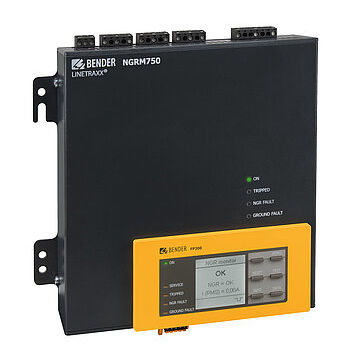

Sistema de monitoramento de resistência de ligação de terra LINETRAXX® NGRM750

de transformadorEthernetIP

O monitor do resistor de aterramento neutro NGRM750 detecta falhas no resistor de aterramento e falhas de aterramento e monitora as tensões de linha. Destina-se a ser utilizado em sistemas de energia comerciais e industriais com ligação à terra de baixa resistência (LRG). É um dispositivo avançado que permite a monitorização de : Corrente através do resistor de aterramento de neutro (NGR) Tensão entre o ponto neutro do transformador ou gerador e a terra (queda de tensão através do NGR) Falha do NGR (aberto), incluindo falha das ligações entre o neutro e a terra Tensões linha a linha e linha a terra Uma vantagem para muitos utilizadores é a interface de utilizador multilingue que permite o conforto de ler valores e programar na sua língua materna. O relé foi concebido para ser facilmente adaptado com uma interface homem-máquina (HMI) montável em painel. Se preferir, o relé pode ser facilmente programado através do servidor Web incorporado. O NGRM750 pode ser facilmente ligado a um sistema de supervisão com comunicações Modbus TCP/IP ou RTU. Para aplicações de aterramento de geradores ou transformadores em altitudes extremas, o NGRM750 possui uma capacidade de 5.000 m acima do nível do mar. É uma solução ideal que é fácil de reequipar em aplicações LRG existentes ou de instalar de fábrica em novos pacotes LRG. As capacidades estendem-se até 25 kV e 2.000 A Caraterísticas Determinação da RNGR com métodos de medição passivos e activos Monitorização contínua da RNGR mesmo que a instalação esteja desenergizada Alarme ou disparo em caso de defeito à terra Monitorização da corrente INGR Monitorização da tensão UNGR Indicação de fase em falha (opcional; até 690 V acoplamento direto, caso contrário através de transformadores de potencial)
