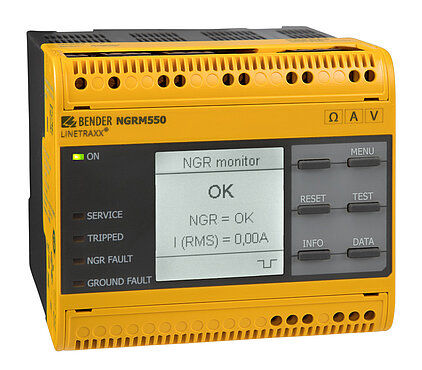

Sistema de monitoramento de resistência de ligação de terra LINETRAXX® NGRM550

de transformadorEthernetIP

O Monitor de Resistor de Aterramento Neutro NGRM550 detecta falhas no resistor de aterramento e falhas de aterramento. Destina-se a ser utilizado em transformadores e geradores ligados à terra de baixa resistência utilizados em sistemas de energia comerciais e industriais. Nestes sistemas, o NGRM550 monitoriza: Corrente através do resistor de aterramento do neutro Tensão entre o ponto estrela do transformador e a terra (queda de tensão através do NGR) Falha do NGR (aberto), incluindo falha das ligações entre o neutro e a terra Uma vantagem para muitos utilizadores é a interface de utilizador multilingue que permite o conforto de ler valores e programar na sua língua materna. É uma solução ideal que é fácil de reequipar em aplicações de GTR existentes ou de instalar de fábrica em novos pacotes de GTR. Se os clientes preferirem, podem facilmente programar o relé através do servidor Web incorporado. Os NGRM550 podem ligar-se facilmente a um sistema de supervisão com comunicações Modbus TCP/IP ou RTU. As capacidades estendem-se até 25 kV e 2.000 A. Caraterísticas Determinação da RNGR com métodos de medição passivos e activos Monitorização contínua da RNGR mesmo que a instalação esteja desenergizada Alarme ou disparo em caso de defeito à terra Monitorização da corrente INGR Monitorização da tensão UNGR Comunicação Ethernet Servidor Web Seleção do idioma (inglês, alemão, espanhol, francês) Botão de teste (interno, externo) com/sem disparo Análise FFT dos sinais de medição Relé para deteção de defeitos à terra e defeitos de resistência Relé para paragem da instalação após um tempo configurável Combinável com o RCMS... para a desativação automática dos alimentadores Interface gráfica com o utilizador Ampla gama de tensões de alimentação Gama de utilização até 2.000 m AMSL Memória de falhas/histórico
