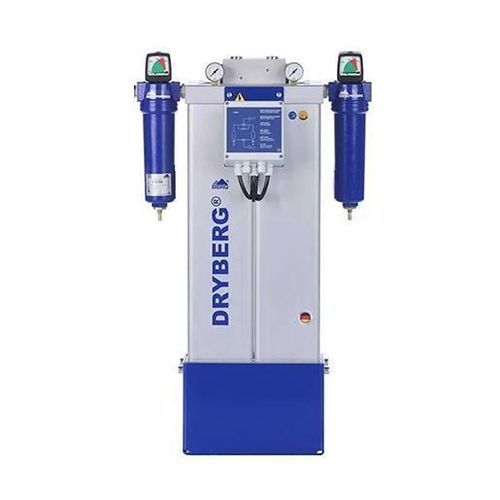

Secador de ar comprimido por adsorção DRYBERG® AD30

por adsorção com regeneração a friopor adsorçãopor adsorção com regeneração a frio

Informações do produto
Secador por adsorção DRYBERG® AD30 concebido para separar vapor de água do ar comprimido e reduzir o ponto de orvalho. Unidade com coletor multiport para orientação flexível das entradas/saídas, cartuchos de dessecante pré-carregados que permitem instalação horizontal ou vertical (20 opções) e design multivolt para ligação mundial.

Principais características

• Secador por adsorção sem aquecimento, compacto, para pequenos sistemas de ar comprimido.
• Coletor multiport para configuração flexível das entradas/saídas (suporta instalação horizontal e vertical; 20 opções).
• Cartuchos de dessecante pré-carregados para manuseio e substituição simplificados.
• Projeto multivolt para ligação direta a fontes de alimentação padrão.
• Projetado para reduzir o ponto de orvalho; variantes com carvão activado disponíveis em modelos maiores.

Dados técnicos (resumo)
capacidade* [m3/m]: 0,33
capacidade nominal* [m3/h]: 30
ligação [polegada]: 1/2"
dimensões (AxBxC) [mm]: 675 x 310 x 290
peso [kg]: 28
intervalo de caudal volumétrico [m3/h]: 10,2 - 119
pressão de funcionamento [bar]: 4 - 16
temperatura ambiente [°C]: 1,5 - 50

Matriz pressão de funcionamento / temperatura de admissão
Pressão de funcionamento (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Admissão 35°C: 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Admissão 40°C: 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Admissão 45°C: 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
Admissão 50°C: 0,3 0,4 0,4 0,5 0,6 0,6 0,6 0,7 0,8 0,9 0,9 1,0 1,1

Observações
A série DRYBERG® AD opera por adsorção regenerativa com cartuchos de dessecante pré-carregados; uma pequena fração do ar já seco é usada para a purga de regeneração. O projeto permite separação contínua da humidade para obter baixos pontos de orvalho sem elementos de aquecimento adicionais.

Especificações técnicas

• Família de modelos: DRYBERG® AD (secadores por adsorção regenerados a frio, sem aquecimento)
• Capacidade nominal (AD30): 30 m3/h (0,33 m3/m)
• Tamanho da ligação: 1/2"
• Dimensões (AxBxC): 675 x 310 x 290 mm
• Peso: 28 kg
• Intervalo de caudal: 10,2 - 119 m3/h
• Intervalo de pressão de funcionamento: 4 – 16 bar g
• Intervalo de temperatura ambiente: 1,5 – 50 °C
• Instalação: horizontal ou vertical (multiport para reconfigurar entrada/saída)
• Elétrica: compatibilidade multivolt para ligação mundial
