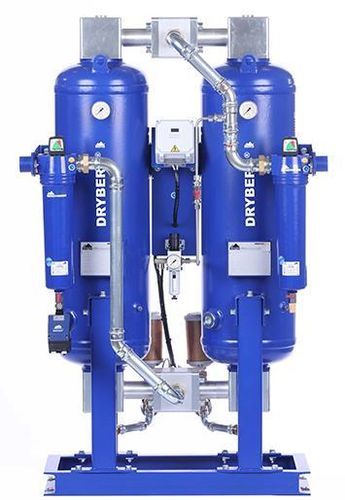

Secador de ar comprimido por adsorção DRYBERG® AD150

por adsorçãopor adsorção com regeneração a frio

Informações do produto
Secador por adsorção DRYBERG® AD150 para remoção contínua de vapor de água do ar comprimido, reduzindo o ponto de orvalho à pressão.

Descrição
A série AD é constituída por duas colunas preenchidas com camas adsorventes triplas, controlo integrado com ecrã LCD, válvulas de comutação, manómetros, estrutura de suporte e carcaças de filtro dedicadas. A adsorção ocorre sob pressão na coluna ativa, enquanto a segunda coluna é regenerada por uma porção de ar comprimido já seco, descomprimido para pressão ambiente.

Processo / Operação

• Princípio de dupla coluna (dupla torre) com operação alternada
• Uma coluna adsorve sob pressão enquanto a outra é regenerada por um fluxo de purga descomprimido
• Comutação automática das colunas para secagem contínua sem perda de pressão na saída
• Controlo integrado com ecrã LCD para monitorização de ciclos e ajuste de parâmetros

Dados técnicos
Capacidade* [m3/m] : 2,5
Capacidade* [m3/h] : 150
Conexão [inch] : 1"
Dimensões (A×B×C×D) [mm] : 1304 × 853 × 745 × 650
Peso [kg] : 174

Ponto de orvalho - Fatores de correção
Temperatura de operação (°C) : -25 | -40 | -70
Fatores de correção : 1,1 | 1 | 0,7

Dados elétricos / Filtros / Mecânicos
Tensão, frequência : 230 V, 50 Hz
Consumo de energia : <60 W
Grau de proteção : IP65
Filtro (entrada) : Superfino - 0,01 µm
Filtro (saída) : Filtro de poeira - 1 µm
Entrada para standby : padrão

Downloads / Manuais
Manual de operação disponível para AD150‑1200 e controlador (ver downloads do produto).

Características / Especificações técnicas

• Modelo: DRYBERG® AD150
• Função: Remoção contínua de vapor de água do ar comprimido por adsorção regenerativa
• Projeto: Secador de dupla torre com camas triplas por coluna
• Controlo: Ecrã LCD, válvulas e manómetros integrados
• Capacidade: 2,5 m3/m (150 m3/h) — condições de cálculo indicadas
• Conexão: 1"
• Dimensões: 1304 × 853 × 745 × 650 mm
• Peso: 174 kg
• Alimentação: 230 V / 50 Hz
• Consumo: <60 W
• Grau de proteção: IP65
• Filtro de entrada: Superfino 0,01 µm
• Filtro de saída: Filtro de poeira 1 µm
• Princípio de funcionamento: Adsorção em pressão com regeneração por purga descomprimida de ar seco
• Nota: Capacidade calculada a 1 bar (abs.) e 20°C para 7 bar g de pressão de operação e 35°C de temperatura de entrada do ar comprimido (condição saturada)
