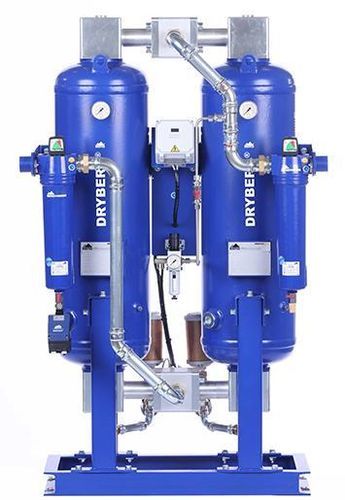

Secador de ar comprimido por adsorção DRYBERG® AD210

por adsorção com regeneração a friopor adsorçãopor adsorção com regeneração a frio

Resumo do produto
Secador de adsorção DRYBERG® AD210

Princípio de funcionamento
Uma vez concluído o processo de regeneração de um recipiente, a recomposição da pressão no recipiente é iniciada pelo fecho das válvulas de purga. Depois de atingida a pressão de serviço, o fluxo de ar é comutado do recipiente de adsorção para o recipiente recentemente regenerado. A adsorção começa então no recipiente regenerado enquanto o outro recipiente entra no seu ciclo de regeneração.

Descrição detalhada

• Os secadores por adsorção DRYBERG (série AD) foram concebidos para a remoção contínua do vapor de água do ar comprimido a fim de reduzir o ponto de orvalho à pressão.
• Construção de dupla coluna com leitos adsorventes, sistema de válvulas de comutação e controlo com ecrã.
• A regeneração do adsorvente é realizada utilizando uma parte do ar comprimido já seco (método de purga) após descompressão.
• Opções de filtração associadas: filtro de entrada superfine 0,01 µm e filtro de saída de pó 1 µm (consoante configuração).

Dados técnicos e condições de cálculo
capacidade* [m3/m]: 3,5
capacidade* [m3/h]: 210
conector [polegada]: 1"
Dimensões (AxBxCxP) [mm]: 1543 x 853 x 745 x 650
peso [kg]: 212

Calculado a 1 bar (abs.) e 20°C para uma pressão de serviço de 7 bar g e uma temperatura de entrada de ar comprimido de 35°C (estado saturado).

Ponto de orvalho — fatores de correção
Temperatura de funcionamento (°C) / Fatores de correção: -25 → 1.1 ; -40 → 1 ; -70 → 0.7

Alimentação e consumos
Tensão, frequência: 230 V, 50 Hz
Consumo de energia: < 60 W
Classe de proteção: IP 65
Filtro (entrada): Superfine - 0,01 µm
Filtro (saída): Filtro de pó - 1 µm
Entrada para modo de espera: padrão

Notas operacionais

• Equipamento concebido para operar sem queda de pressão significativa na saída durante a comutação das colunas.
• A regeneração é efetuada à pressão ambiente (parcial) utilizando uma fracção de ar comprimido já seco.

Características / especificações técnicas

• Modelo: DRYBERG® AD210
• Referência do produto (SKU): 1010770210
• Capacidade*: 3,5 m3/m (210 m3/h)
• Ligação: 1"
• Dimensões (AxBxCxP): 1543 x 853 x 745 x 650 mm
• Peso (tabela técnica): 212 kg
• Peso (meta na página): 220 kg
• Tensão / frequência: 230 V, 50 Hz
• Consumo: < 60 W
• Classe de proteção: IP 65
• Filtragem: entrada superfine 0,01 µm; saída 1 µm
• Ponto de orvalho à pressão (condições indicadas): valores e fatores de correção disponíveis
• Condições de cálculo: baseado em 1 bar (abs.) e 20°C; pressão de serviço 7 bar g e temperatura de entrada 35°C
