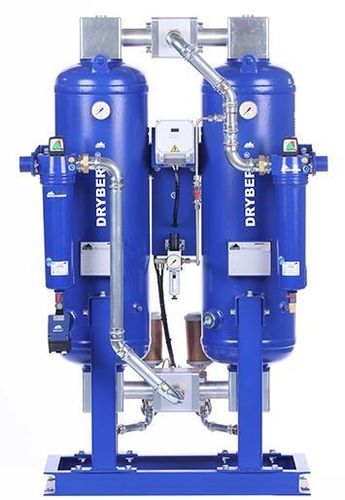

Secador de ar comprimido por adsorção DRYBERG® AD1200

por adsorção com regeneração a friopor adsorçãopor adsorção com regeneração a frio

Informações do produto
Os secadores por adsorção DRYBERG® AD1200 foram projetados para a remoção contínua do vapor de água do ar comprimido, reduzindo o ponto de orvalho sob pressão. A unidade da série AD é composta por duas colunas de adsorção com leitos triplos, um controlador com display LCD, válvulas e manómetros para comutação e monitorização, uma estrutura de suporte e carcaças de filtros adequadas com os elementos filtrantes exigidos. A adsorção ocorre sob pressão numa coluna, enquanto a outra coluna é regenerada à pressão ambiente com uma porção do ar comprimido já seco.

Operação / Regeneração
Quando a coluna de adsorção atinge um nível definido de saturação, o sistema efetua a comutação das colunas e a adsorção continua na segunda torre sem queda de pressão na saída do secador. A regeneração é obtida por descompressão de uma pequena porção do ar comprimido seco: a expansão torna esse purga extremamente seca e é utilizada para regenerar o leito dessicante.

Características / Componentes

• Projeto de dupla coluna com leitos triplos para adsorção contínua
• Cartuchos dessicantes em cada coluna
• Controlador com display LCD para comutação automática e indicação de estado
• Válvulas de comutação e manómetros para monitorização da operação
• Estrutura de suporte e carcaças de filtros dedicadas com os elementos filtrantes necessários

Dados técnicos (tabela)
Capacidade* [m3/m]: 20
Capacidade* [m3/h]: 1200
Ligação [polegada]: 2"
Dimensões (AxBxCxD) [mm]: 2298x1173x1243x900
Peso [kg]: 890

Ponto de orvalho - Fatores de correção
Temperatura de operação (°C): -25 | -40 | -70
Fatores de correção: 1.1 | 1 | 0.7

Dados eléctricos e outros
Tensão, frequência: 230V, 50Hz
Consumo de energia: <60 W
Classe de protecção: IP 65
Filtro (entrada): Superfino - 0.01 µm
Filtro (saída): Filtro de pó - 1 µm
Entrada para standby: standard

Observações
*Calculado a 1 bar (abs.) e 20°C a 7 bar g de pressão de funcionamento e 35°C de temperatura de entrada do ar comprimido (condição saturada).
