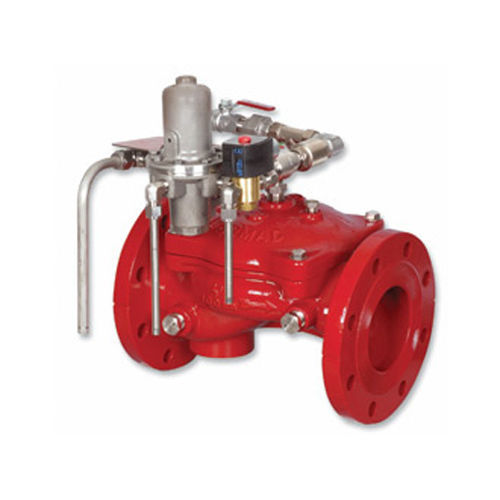

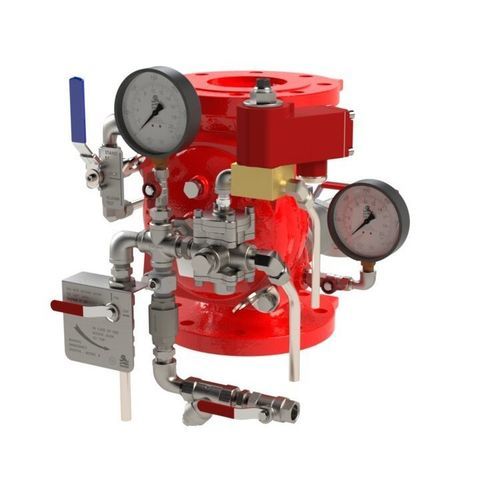

Válvula de diafragma FP-400E-6D

pneumáticaeletropneumáticapiloto

Descrição
O BERMAD FP-400E-6D é uma válvula dilúvio elastomérica, operada pela pressão da linha hidráulica e comandada eletro‑pneumaticamente em modo On‑Off, projetada para sistemas avançados de proteção contra incêndio. Abre em resposta a um sinal elétrico e/ou a uma queda de pressão em uma linha piloto pneumática. Indicador de posição de válvula e conjuntos de chave fim de curso opcionais permitem integração com monitoramento Fire & Gas; componentes elétricos para áreas classificadas estão disponíveis.

Segurança e confiabilidade

• Design simples e comprovado, com atuação à prova de falhas
• Vedação de diafragma elastomérico em peça única (tecnologia VRSD)
• Fluxo livre de obstáculos e ininterrupto
• Sem partes mecânicas móveis no caminho do fluxo
• Opção de solenóide 3 vias listada UL429A
• Chaves fim de curso opcionais para monitoramento de posição
• Atende aos requisitos das normas da indústria

Manutenção rápida e fácil

• Projetada para alta confiabilidade e manutenção simples
• Manutenção em linha para minimizar tempo de parada
• Remoção rápida e fácil da tampa

Aplicações típicas

• Sistemas de pulverização de água / dilúvio controlados remotamente
• Aplicações com espuma
• Sistemas de água corrosiva
• Esquemas de detecção redundante dupla (elétrico/pneumático)

Características adicionais

• PS: Pressostato
• W: Alarme por motor de água
• ZS: Montagem da chave fim de curso
• AMD-74/75: Dispositivo de manutenção de ar
• I: Indicador visual de posição da válvula
• DV: Válvula de dreno*
• PI: Manômetro*
• AV: Válvula de teste de alarme 3 vias*
• DC: Válvula de retenção automática de gotejamento*

Características / Especificações técnicas

• Modelo: FP-400E-6D
• Série: 400E
• Tecnologia de vedação: Diafragma elastomérico em peça única (VRSD)
• Operação: Comando eletro‑pneumático; abre por sinal elétrico e/ou queda de pressão na linha piloto pneumática
• Tipo de acionamento: Pressão hidráulica de linha
• Fluxo: Passagem livre, sem obstáculos
• Partes móveis: Sem peças mecânicas móveis na passagem principal
• Opcional: Indicador de posição com chave fim de curso para monitoramento Fire & Gas
• Compatibilidade: Componentes elétricos para áreas classificadas disponíveis
• Solenóide compatível/listado: 3 vias UL429A
• Manutenção: Serviço em linha; tampa de fácil remoção
• Indicada para: Sistemas de dilúvio com bicos abertos, sistemas de espuma e águas corrosivas
