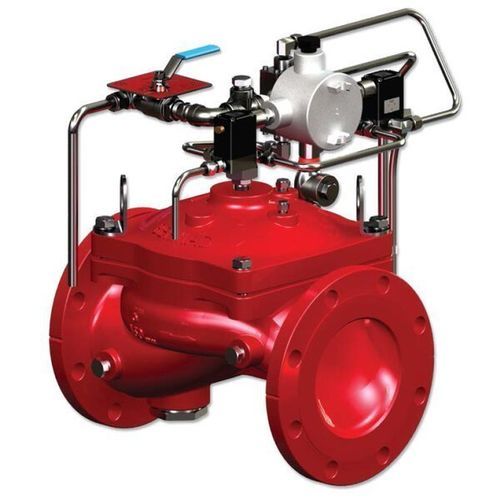

Válvula de diafragma FP-400E-3D-RL

com acionamento elétricode regulaçãopara água

Descrição geral
A válvula BERMAD FP-400E-3D-RL é projetada para sistemas de dilúvio de água ou espuma controlados remotamente e/ou automáticos que utilizam detecção elétrica e tubulações com bocais abertos. Equipada com duas solenóides e uma Válvula Relé de Dupla Ação (DRV), a válvula abre quando a solenóide de abertura é ativada e trava nessa posição; um pulso curto na solenóide de fechamento reinicia (destrava) a válvula remotamente.

Pontos-chave de projeto

• Design comprovado e simples com atuação à prova de falhas
• Selo de diafragma elastomérico em peça única (tecnologia VRSD)
• Capacidade de manter-se aberta até o reinício remoto
• Caminho de fluxo sem obstáculos e ininterrupto
• Válvula principal sem peças mecânicas móveis
• Capacidade de desligamento e reinicialização remotos

Desempenho e manutenção

• Projeto hidráulico de baixa perda de carga para melhor desempenho com pressão reduzida de alimentação
• Alta capacidade de descarga para ativação rápida do sistema
• Solução econômico-custosa para instalações de dilúvio
• Projetada para manutenção em linha e rápida intervenção
• Remoção rápida e fácil da tampa para acesso
• Desenvolvida para alta confiabilidade e manutenção simplificada

Como opera
O FP-400E-3D-RL utiliza uma sequência de acionamento elétrico: a solenóide de abertura energiza a DRV para abrir e travar a válvula principal; a solenóide de fechamento recebe um pulso breve para destravar e fechar a válvula remotamente. Duas solenóides fornecem o controlo remoto abrir/fechar mantendo o comportamento de trava da válvula principal.

Aplicações típicas

• Sistemas automáticos de pulverização e dilúvio de água
• Sistemas elétricos de detecção de incêndio integrados a painéis de comando
• Sistemas de proteção controlados hidraulicamente à distância
• Instalações petroquímicas
• Usinas e proteção de transformadores
• Proteção de áreas de armazenamento de materiais inflamáveis

Características adicionais / opcionais

• ZS: Montagem do interruptor de fim de curso
• W: Alarme por motor hidráulico (Water Motor Alarm)
• PS: Pressostato (PS-10 ou PS-40)
• PI: Manômetro*
• I: Indicador visual de posição da válvula
• DV: Válvula de drenagem*
• DC: Válvula de retenção automática contra gotejamento*
• AV: Válvula de teste de alarme de 3 vias*

Série
400E Series

Características / especificações técnicas

• Denominação: FP-400E-3D-RL
• Série: 400E Series
• Segmento: Proteção contra incêndio
• Acionamento: Duas solenóides + Válvula Relé de Dupla Ação (DRV)
• Funcionamento: On-Off com retenção na última posição e reinicialização remota via pulso para solenóide de fechamento
• Tecnologia de vedação: Diafragma elastomérico em peça única (VRSD)
• Fluxo: Livre de obstruções, alta capacidade de descarga
• Manutenção: Projetada para manutenção em linha e remoção rápida da tampa
