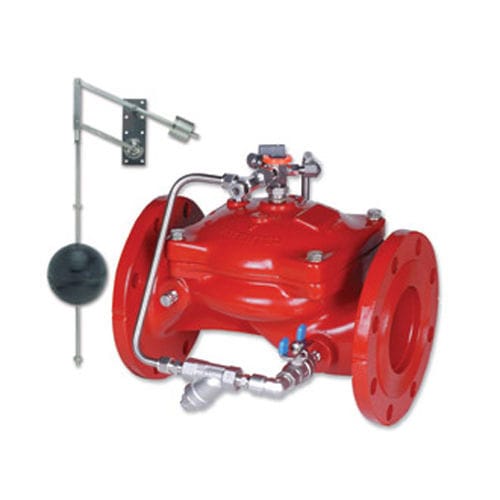

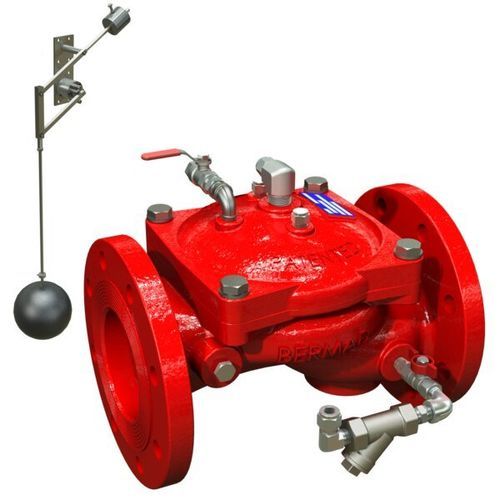

Válvula de diafragma FP-450-66

de acionamento hidráulicode boiade ação indireta

Visão geral
O FP-450-66 é uma válvula de controle de nível pilotada e controlada hidraulicamente, projetada para enchimento automático de reservatórios de água para proteção contra incêndio. Integra um flutuador vertical bi-nível que envia um comando hidráulico liga/desliga para uma válvula de controle acionada por diafragma. A válvula abre em nível baixo pré-ajustado e fecha em nível alto pré-ajustado, garantindo operação silenciosa, longa vida útil e baixa demanda energética.

Recursos e benefícios
Segurança e confiabilidade

• Válvula principal sem partes mecânicas móveis no caminho de fluxo
• Projeto Fail Open comprovado para operação segura em falhas
• Vedação de diafragma elastomérico monobloco (tecnologia VRSD)
• Caminho de fluxo livre de obstáculos que reduz risco de entupimento
• Operação On/Off não modulante reduz desgaste e aumenta vida útil

Alto desempenho

• Atuação silenciosa e suave adequada para sistemas prediais e de proteção contra incêndio
• Projeto de baixa perda de carga para desempenho melhorado com pressão de alimentação reduzida
• Requisitos de pressão muito baixos para abertura e fechamento

Projetada para proteção contra incêndio

• Dimensões compactas e economizadoras de espaço para salas técnicas
• Operação otimizada para ciclos de enchimento de reservatórios de incêndio

Manutenção rápida e fácil

• Design reparável em linha para minimizar tempo de inatividade
• Remoção rápida e fácil da tampa para inspeção e reparos

Aplicações

• Enchimento automático de reservatórios de água para proteção contra incêndio
• Integração em sistemas de proteção contra incêndio e instalações prediais

Especificações técnicas

• Modelo: FP-450-66
• Série: 400E
• Função: Válvula de controle de nível para enchimento automático de reservatórios
• Tipo de flutuador: Flutuador vertical bi-nível (controle on/off)
• Atuação: Pilotada, controlada hidraulicamente, válvula atuada por diafragma
• Modo de operação: On/Off não modulante (Fail Open)
• Comportamento da válvula: Abre em nível baixo pré-ajustado; fecha em nível alto pré-ajustado
• Diafragma: Diafragma elastomérico monobloco (tecnologia VRSD)
• Características de fluxo: Caminho livre de obstáculos; projeto de baixa perda de carga
• Desempenho: Requisitos muito baixos de pressão para abertura/fechamento; operação silenciosa e suave
• Manutenção: Reparável em linha; tampa de remoção rápida
• Principais aplicações: Reservatórios de água para proteção contra incêndio e sistemas relacionados
• Segmentos adequados: Proteção contra incêndio; Predial
• Referência interna do produto: 488341
