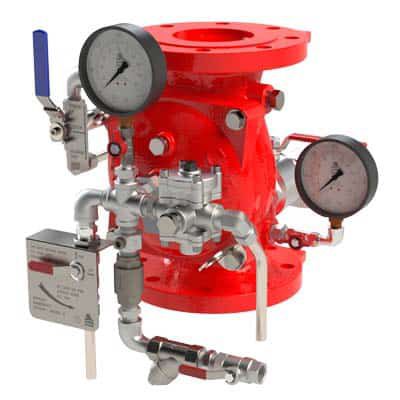

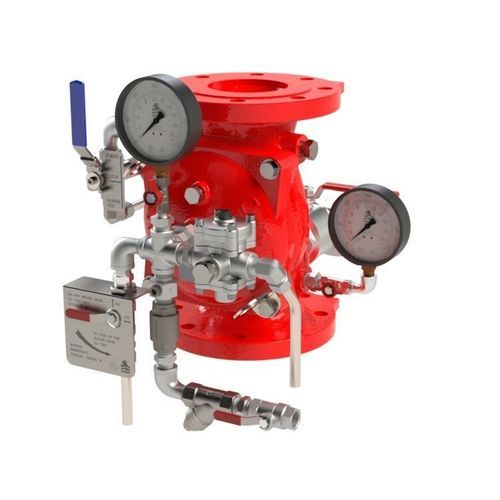

Válvula de diafragma FP-400E-4D

com acionamento pneumáticode regulaçãopara água

Visão Geral
O BERMAD FP-400E-4D é uma válvula dilúvio elastomérica, operada hidraulicamente em linha, projetada para sistemas avançados de proteção contra incêndio e em conformidade com os padrões industriais atuais. É controlada por uma válvula relé pneumática, normalmente ativada por uma diminuição da pressão numa linha piloto pneumática, e também pode ser operada remotamente. O indicador opcional de posição da válvula pode incluir uma chave de fim de curso adequada para integração com sistemas de monitorização de Incêndio e Gás. O FP-400E-4D destina-se a sistemas com bocais abertos para descarga de água ou espuma e é adequado para meios corrosivos e ambientes sujeitos a congelação.

Segurança e confiabilidade

• Segurança e confiabilidade
  • Projeto simples e comprovado com atuação à prova de falhas
  • Vedação de diafragma elastomérico em peça única — tecnologia VRSD
  • Trajeto de fluxo livre de obstáculos e ininterrupto
  • Sem peças mecânicas móveis no fluxo principal
  • Chaves de fim de curso de posição de válvula opcionais para monitorização
  • Atende aos requisitos das normas industriais aplicáveis em proteção contra incêndio
• Manutenção rápida e fácil
  • Projetada para alta confiabilidade e manutenção simples
  • Manutenível in-line com remoção rápida e fácil da tampa

Aplicações típicas

• Sistemas dilúvio/sprays de água com acionamento remoto
• Sistemas de descarga de espuma
• Instalações em ambientes congelantes ou frios

Características adicionais

• ZS: Conjunto de chave de fim de curso
• W: Alarme de motor de água
• PS: Pressostato
• I: Indicador visual de posição da válvula
• PI: Manómetro*
• DV: Válvula de drenagem*
• DC: Válvula automática anti-gota*
• AV: Válvula de teste de alarme de 3 vias*
• AMD-74/75: Dispositivo de manutenção de ar

Características / especificações técnicas

• Modelo: FP-400E-4D
• Série: 400E
• Tipo de produto: Válvula dilúvio on-off de comando pneumático
• Operação / Controlo: Válvula relé pneumática, normalmente ativada por diminuição de pressão na linha piloto pneumática; operação remota possível
• Projeto da válvula: Válvula dilúvio operada hidraulicamente em linha, elastomérica, com diafragma elastomérico monobloco (tecnologia VRSD)
• Fluxo: Trajeto livre de obstáculos e ininterrupto
• Manutenção: Manutenível in-line; remoção rápida e fácil da tampa
• Saídas opcionais: Indicador de posição da válvula com chave de fim de curso adequado para monitorização Incêndio e Gás
• Aplicações: Sistemas de descarga de água ou espuma; adequado para meios corrosivos e ambientes congelantes
• Adequado para: Sistemas dilúvio, aplicações com espuma, sistemas de pulverização de água com acionamento remoto
• Referência interna / barcode na página: 204227
