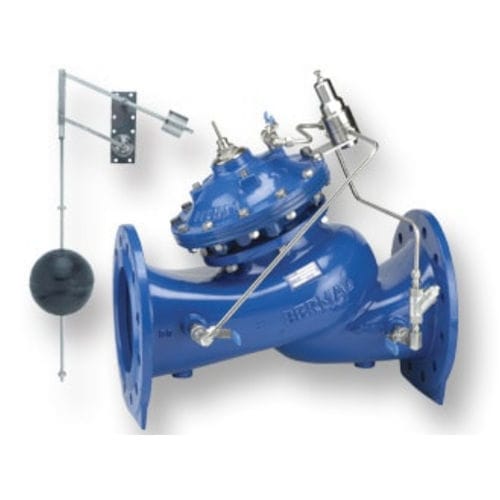

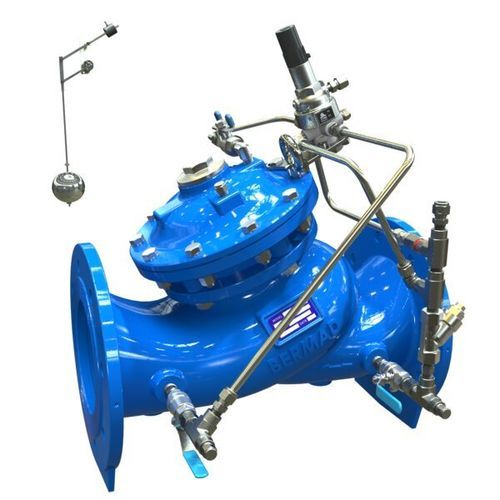

Válvula de acionamento hidráulico 753-66

de boiade controle de nívelde manutenção de pressão

Descrição
Válvula de controle de nível e sustentação de pressão acionada hidraulicamente, projetada para controlar o enchimento e o nível de reservatórios. Durante o enchimento, a válvula mantém uma pressão mínima a montante independentemente de variações de vazão ou do nível do reservatório. O enchimento é acionado por uma boia vertical bi-nível não modulante controlada hidraulicamente: abre em nível baixo pré-ajustado e fecha estanque em nível alto pré-ajustado.

Características e benefícios

• Excelentes propriedades anticavitação
• Ampla faixa de vazão
• Alta estabilidade e precisão
• Vedação estanque
• Design flexível permitindo fácil adição de funcionalidades
• Passagem de fluxo livre de obstáculos
• Plugue V-Port opcional para controle muito estável em baixa vazão
• Materiais de alta qualidade adequados para água potável
• Manutenção em linha para fácil serviço
• Certificada segundo normas funcionais e de água potável (EN-1074, NSF/ANSI 61-372, WRAS, AS 5081)

Design de câmara dupla

• Reação moderada da válvula
• Diafragma protegido
• Operação opcional em pressão muito baixa
• Curva de fechamento moderada

Aplicações típicas

• Controle de nível para reservatórios de água
• Controle bi-nível para renovação de água
• Sistemas de distribuição de água — priorizando demanda a montante
• Atua como válvula de segurança em sistemas de enchimento de tanques
• Água potável, proteção contra incêndio e água cinza

Como funciona
A válvula é acionada hidraulicamente e coordenada com um piloto de boia vertical bi-nível. Ao detectar um nível baixo pré-ajustado, o piloto controlado pela boia abre para permitir o enchimento; quando o nível alto pré-ajustado é alcançado, o piloto fecha a válvula de forma estanque. Durante o enchimento, a válvula mantém uma pressão mínima a montante independente de variações de vazão ou nível do reservatório.

Características / especificações técnicas

• Código do produto: 753-66
• Modelo / denominação comercial: 753-66
• Série: Série 700 Sigma
• Tipo: válvula de controle de nível e sustentação de pressão
• Acionamento: hidraulicamente operada
• Boia: boia vertical bi-nível não modulante
• Operação: mantém pressão mínima a montante durante o enchimento; abre em nível baixo pré-ajustado, fecha estanque em nível alto pré-ajustado
• Design: atuador de câmara dupla; manutenção em linha
• Opcional: plugue V-Port para controle estável em baixa vazão
• Materiais: materiais de alta qualidade adequados para água potável e aplicações pesadas
• Certificações: EN-1074; NSF/ANSI 61-372; WRAS; AS 5081 (e outras normas)
• Usos típicos: reservatórios, distribuição de água potável, sistemas de proteção contra incêndio, sistemas de água cinza
