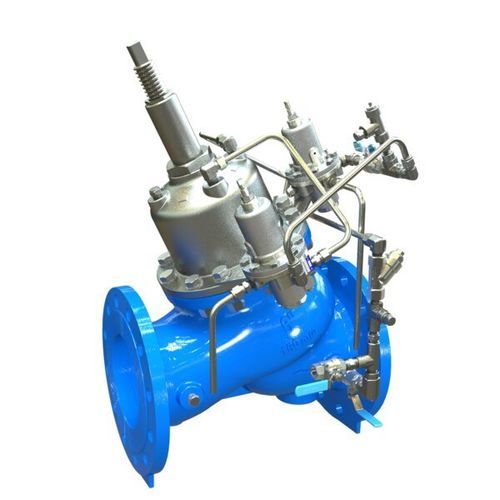

Válvula de pistão 835-M

de acionamento hidráulicode regulaçãoreguladora de vazão

Descrição
Válvula de antecipação de surtos operada hidraulicamente e acionada por pistão, instalada em derivação (Modelo 835-M, Série 800). A válvula pré-abre imediatamente diante da queda de pressão causada pela parada brusca da bomba, dissipando a onda de alta pressão de retorno e eliminando o surto. Fecha suavemente, com vedação estanque, tão rápido quanto o recurso de alívio permitir, evitando o surto de fechamento, e alivia pressão excessiva do sistema. Estem de fluxo mecânico integrado (limitador mecânico de abertura) para regulação estável do fluxo.

Principais características e benefícios

• Operação hidráulica, acionada por pistão – adequada para serviço de alta pressão
• Acionada pela pressão da linha – operação independente sem atuadores externos
• Projeto simples e de fácil manutenção
  • Custo-benefício e baixa manutenção
  • Mínimos acessórios externos
• Manutenção em linha – inspeção e reparo sem remoção da tubulação
• Design de câmara dupla
  • Reação moderada da válvula
  • Curva de fechamento controlada para evitar surtos de fechamento
• Fluxo semi-reto, passagem plena sem obstáculos – fluxo não turbulento e confiabilidade
• Assento elevado em aço inoxidável – resistente à cavitação
• Estem de fluxo mecânico integrado – limitação e ajuste de fluxo estáveis
• Plugue V-Port opcional – estabilidade aprimorada em baixas vazões

Aplicações típicas

• Estações de bombeamento e abastecimento de água – controle de surtos e proteção em desligamentos de bombas

Como funciona
Válvula que se pré-abre em resposta à queda súbita de pressão causada pela parada da bomba, dissipando a onda de pressão inversa e fechando de forma controlada; opera por meio de acionamento hidráulico alimentado pela pressão da linha e por um pistão interno.

Segmento
Saneamento

Caracteristiques / Especificações técnicas

• Modelo: 835-M
• Série: Série 800
• Tipo de operação: Hidráulica, acionada por pistão
• Função principal: Antecipação de surtos e alívio de pressão excessiva
• Construção: Câmara dupla; manutenção em linha
• Passagem: Plena, sem obstáculos (full bore); semi-reto para reduzir turbulência
• Assento: Elevado em aço inoxidável (resistente à cavitação)
• Integrado: Estem de fluxo mecânico (limitador mecânico de abertura)
• Plugue opcional: V-Port para estrangulamento estável em baixas vazões
• Manutenção: Em linha, fácil intervenção
• Aplicação típica: Estações de bombeamento, proteção contra golpe de aríete
• Código interno/catalogo: 30587
