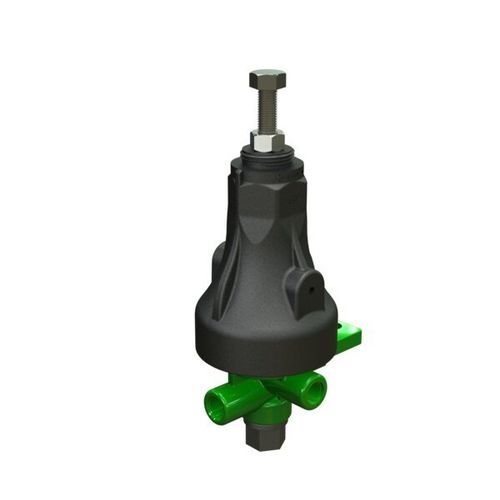

Válvula de diafragma PC-S-A-P

de ação indiretareguladora de vazãoreguladora de pressão

Visão geral
Este piloto combina as funções principais de um circuito de controlo 2 vias com elementos de um circuito 3 vias. É uma válvula piloto de ação direta, acionada por um diafragma sensível à pressão que equilibra as forças hidráulicas com a mola de ajuste. Um trim totalmente balanceado garante alta precisão e estabilidade. Em circuitos redutores de pressão, o piloto modula o fechamento quando a pressão a jusante ultrapassa o ajuste. O design interno ajusta dinamicamente a velocidade de resposta da válvula principal em proporção à discrepância entre a pressão real e a de ajuste.

Características e Benefícios

• Limitador de fluxo dinâmico integrado a montante
• Acionamento direto por diafragma sensível à pressão
• Trim totalmente balanceado para precisão e estabilidade
• Ajusta dinamicamente a velocidade de resposta da válvula principal conforme a discrepância de pressão
• Modula o fechamento quando a pressão a jusante excede o ajuste (adequado para redução de pressão)
• Frequentemente utilizado para deteção de pressão diferencial

Aplicações típicas

• Válvulas redutoras de pressão (ex.: irrigação de baixa pressão com tubos layflat)
• Válvulas de controlo de fluxo (Piloto diferencial: PC-SD-A-P, tampa vedada)
• Válvulas sustentadoras de pressão diferencial (Piloto diferencial: PC-SD-A-P, tampa vedada)

Documentação (disponível)

• PC-S-A-P - Página do produto (métrico)
• PC-S-A-P - Página do produto (imperial)
• PC-S-A-P - Peças sobressalentes

Características / especificações técnicas

• Denominação / Modelo: PC-S-A-P
• Nome comercial: SERVO Mini piloto 2/3 vias
• Marca: BERMAD
• Mola: "K" (0,5-3,0) padrão
• Série / tipo: Mini Pilots
• Acionamento: Ação direta, diafragma sensível à pressão
• Trim: Totalmente balanceado
• Funções integradas: Limitador de fluxo dinâmico a montante
• Projetado para: Redução de pressão, controlo de fluxo e sustentação de pressão diferencial
• Segmento: Irrigação
• Código interno: 28004
