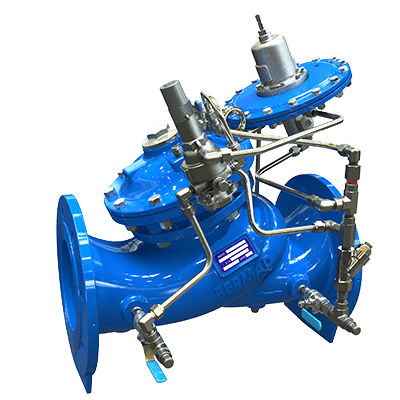

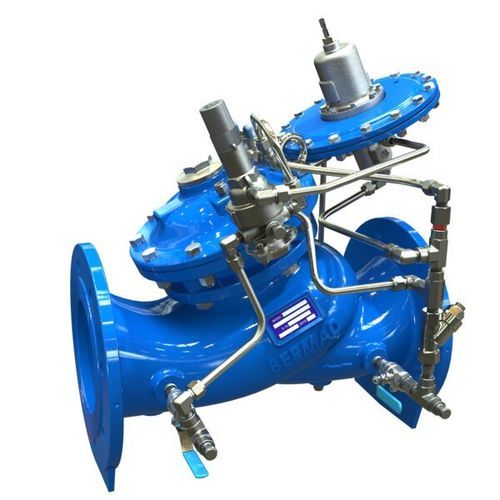

Válvula de diafragma WW-753-80 EN/ES

de acionamento hidráulicode ação indiretade controle de nível

Resumo
Válvula de controle hidráulico para enchimento e manutenção de pressão que regula o preenchimento e o nível dos reservatórios. Durante o enchimento, a válvula mantém uma pressão mínima a montante, independentemente das variações de vazão ou do nível do reservatório. A válvula fecha ao atingir um nível alto predefinido e abre totalmente em resposta a uma queda de nível de aproximadamente 1 m (3 ft), detectada pelo piloto de altitude 3 vias montado na válvula principal.

Série / Modelo
Série 700 Sigma / Modelo 753-80

Principais características e benefícios

• Atuador de câmara dupla para reação moderada e proteção do diafragma
• Piloto de altitude 3 vias para detecção de nível e resposta repetível
• Bom comportamento anti‑cavitação e ampla faixa de vazão
• Vedação estanque e alta estabilidade/precisão
• Passagem de fluxo sem obstáculos; plugue V‑Port opcional para controle estável em baixas vazões
• Design reparável em linha para facilitar a manutenção
• Certificações para água potável e normas funcionais: EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081

Aplicações típicas

• Sistemas municipais — controlo de nível para torres de água e reservatórios elevados
• Controlo bi‑nível para renovação e gestão de reservatórios
• Sistemas de abastecimento — priorização do fornecimento a montante em relação ao enchimento do reservatório
• Redes de água potável e proteção contra incêndio

Observações de funcionamento
A válvula possui piloto de altitude 3 vias montado na válvula principal para detectar variações de nível; ela abre totalmente após uma queda de nível de ~1 m e fecha ao atingir o nível alto predefinido. Atua também como dispositivo de sustentação de pressão, mantendo a pressão mínima a montante durante o enchimento, apesar de flutuações de vazão ou nível.

Especificações técnicas

• Modelo: 753-80 (Série 700 Sigma)
• Função: Controle de nível e sustentação de pressão com piloto de altitude 3 vias
• Atuador: Câmara dupla
• Passagem: Livre de obstáculos
• Opcional: Plugue V‑Port para controle estável a baixa vazão
• Manutenção: Reparável em linha
• Anti‑cavitação: Projetada para resistência à cavitação
• Faixa operacional: Ampla faixa de vazão; opção para operação em pressão muito baixa
• Vedação: Estanque
• Normas: EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081
