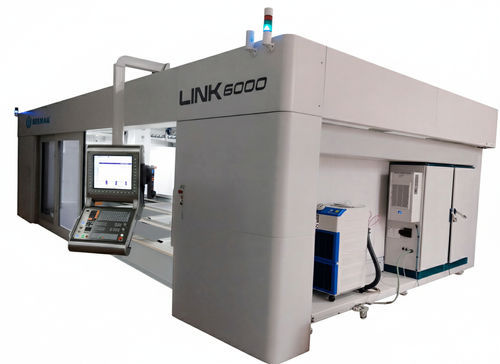

Centro de usinagem de 5 eixos LINK 6.000

universalpara alumíniopara compósitos

Descrição
O modelo LINK 6.000 é um centro de trabalho fechado de 5 eixos de grandes dimensões. A sua estrutura compacta, elevada potência e versatilidade permitem a fresagem em alta velocidade de materiais não ferrosos (plásticos técnicos, termoconformados e derivados). Graças à robusta estrutura em ponte móvel oferece altas velocidades de avanço, precisão e qualidade de acabamento. A estrutura fechada isola completamente as partes móveis, aumentando a segurança do operador e reduzindo o impacto ambiental (ruído, fumos, etc.).

Aplicações

• Usinagem de moldes e modelos em alumínio e compósitos
• Usinagem de resinas
• Corte e acabamento de componentes estruturais
• Usinagem de fibra de carbono e ligas leves
• Plásticos técnicos

Características avançadas e descrição
A máquina dispõe de duas áreas de trabalho separadas por uma divisória central móvel; pode operar com uma área ou com ambas simultaneamente. Área de trabalho útil até 6.000 mm (X) x 1.900 mm (Y) x 1.000 mm (Z). Eixos rotativos C e A com alcances de ±200° e ±120° respetivamente, transmissão Harmonic Drive. Altas velocidades de deslocamento: até 50 m/min em X e Y, 20 m/min em Z, e até 9.000°/min em C e A. Fuso: motor 15 kW refrigerado a líquido, 12.000 rpm nominal, 24.000 rpm máximo (HSK / E40). Controlo por CNC Siemens Sinumerik One. Três magazines lineares integrados na ponte do eixo Y (8 posições cada, 24 posições no total) para trocas rápidas de ferramenta. Apalpador de ferramenta incluído. Fixação da peça: mesa para fixação mecânica (opções disponíveis).

Características técnicas (tabela)
Eixos: 5
Estrutura: Encabinada
Área de trabalho: 6.000 x 1.900 x 1.000 mm (X,Y,Z)
Cabeça de fresagem: 15 kW
Velocidade nominal: 12.000 rpm
Velocidade máxima: 24.000 rpm
Bomba de vácuo: ❌
Trocador de ferramentas: Magazines lineares, 8 posições cada (3 magazines = 24 posições)
Apalpador de ferramentas: Sim
Sistema de fixação: Mesa para fixação mecânica
* Valores recomendados; configuráveis

características / especificações técnicas

• Modelo: LINK 6.000
• Eixos: 5
• Estrutura: Encabinada
• Área útil (X x Y x Z): 6.000 x 1.900 x 1.000 mm
• Eixos rotativos: C ±200°, A ±120° (Harmonic Drive)
• Velocidades de deslocamento lineares: até 50 m/min (X,Y), 20 m/min (Z)
• Velocidade eixos rotativos: até 9.000°/min (C e A)
• Fuso: 15 kW, arrefecimento líquido
• Velocidade nominal do fuso: 12.000 rpm
• Velocidade máxima do fuso: 24.000 rpm (HSK / E40)
• Controlo CNC: Siemens Sinumerik One
• Magazines de ferramenta: três magazines lineares na ponte Y, 8 posições cada (24 total)
• Trocador de ferramentas: linear automático
• Apalpador de ferramenta: Sim
• Sistema de fixação: Mesa para fixação mecânica (opções)
• Aplicações típicas: aeronáutica, automóvel, moldes e matrizes, usinagem 3D de grande formato
